Détails sur le produit:
Conditions de paiement et expédition:
|
| Interface de fibre: | LC recto | Distance de transmission: | 550m-20Km |
|---|---|---|---|
| Longueur d'onde: | 1310 nm/1550 nm | Température de fonctionnement: | -20℃~+70℃ |
| Les dimensions (WxDxH): | 19inch 1U (483 x 220 x 44.45mm) | Le poids: | 7KG/pair |
| Mettre en évidence: | Exténseur CWDM non comprimé,3G-SDI sur le prolongateur à fibre unique,SDI monté sur un rack sur le prolongateur de fibre |
||

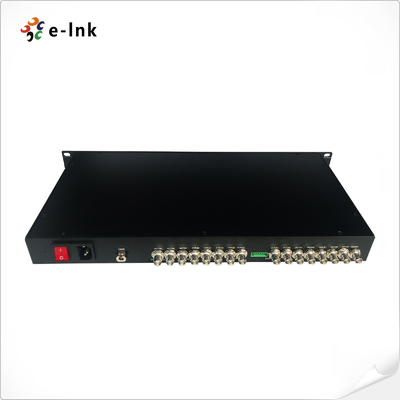

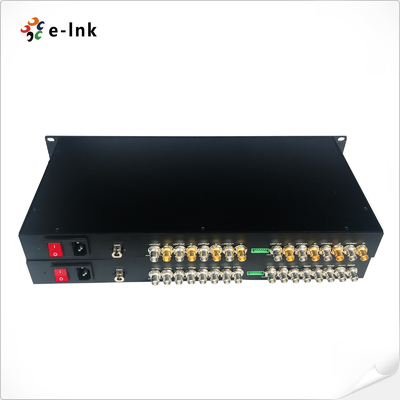

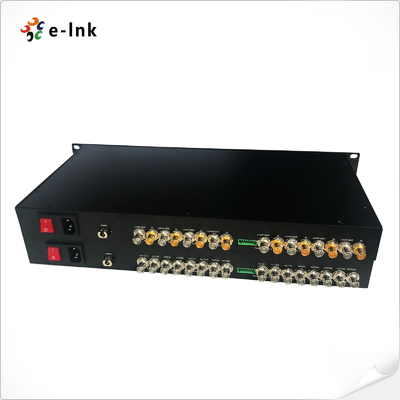

1U SD/HD/3G-SDI à huit canaux monté sur un rack sur un extenseur non comprimé CWDM à fibre unique
DVI Fibre ExtendeRLes avantages
Transmission vidéo SD/HD/3G-SDI sur fibre optique
- Égalisation automatique des câbles pour assurer l'intégrité du signal
¢ Réversion automatique 270Mbit/s - 1,48Gbit/s - 3Gbit/s
- Directement compatible avec les systèmes de caméra 3G-SDI et prenant en charge les protocoles de données RS-485 inverse
- Capacité de transmission à longue distance d'au moins 10 km (6,2 miles), jusqu'à 120 km
► Terminal block power input for industrial application
Supporte l'échange à chaud et le branchement à chaud
La transmission au niveau de diffusion sans compression numérique complet;
- une plage dynamique superoptique et sans réglage avant utilisation;
- la technique WDM/CWDM/DWDM en fibre optique;
Indicateurs LED en temps réel pour le dépannage et la surveillance
- une gamme de températures ultralarges au niveau de l'industrie, adaptées à divers environnements;
Extendor à fibres DVI Indices techniques
| Vidéo | |
| Interface vidéo | BNC |
| Impédance d'entrée/sortie vidéo | 75Ω |
| Voltage d'entrée/sortie vidéo | Le débit d'électricité doit être supérieur ou égal à: |
| Taux de bits vidéo | Maximum de 3,2 Gb/s |
| Gain différentiel (10% à 90% APL) | < 1% |
| Prise en charge du format SDI | 625/25 PAL |
| Le nombre de personnes concernées par le traitement est déterminé en fonction de la catégorie de personnes concernées par le traitement. | |
| 720p50, 720p59. Je vous en prie.94 | |
| 1080i 23/24/30/50/59. Je vous en prie.94 | |
| 1080P 23.98/24/30/50/60 | |
| Norme SDI vidéo | 270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) | |
| Interface série SMPTE424M 3 Gb/s | |
| Données | |
| Interface physique | Terminus à vis de type industriel |
| Type de données | RS485 à l'envers |
| Soutien en matière de fréquence/taux | Max. 57600bps pour RS485 |
| RSE | < 109 |
| Électricité | |
| Adaptateur de puissance | AC 110 à 220 V |
| Consommation d'électricité | Pour les appareils électroniques |
| Indicateur LED | |
| Le nombre de points de contrôle de l'appareil est déterminé par la méthode suivante: | Vidéo SDI |
| PWR | Énergie |
| Les appareils électroménagers | |
| Les dimensions (LxWxH) | 19 pouces 1U (483 x 220 x 44,45 mm) |
| Le poids | 7 kg par paire |
| Enveloppe | Casse en aluminium |
| Options de montage | Montage à rayonnage |
| Résultats de l'enquête | ≥ 100000 heures |
Convertisseur multimédia Ethernet industrielRésumé

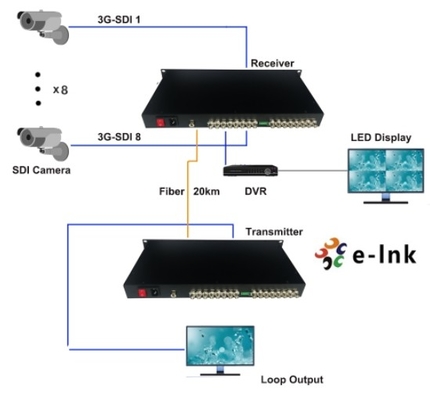

La série LNK-SDI-8V prend en charge le signal vidéo haute définition standard SD/HD/3G-SDI à 8 canaux transmis via un seul câble à fibre optique et surveille le signal localement sur une sortie en boucle SD/HD/3G-SDI.Les convertisseurs vidéo 3G-SDI E-link incluent un émetteur et un récepteur pour le signal 3G-SDI 1080PLes convertisseurs de fibres SD/HD/3G-SDI peuvent transmettre simultanément des données 8-Ch SD/HD/3G-SDI, 1-Ch Reverse RS-485 et des signaux à travers une seule fibre optique.La qualité vidéo est conforme à la norme de diffusion, la qualité audio jusqu'au niveau du CD prend en charge le format de communication de données RS-485 inverse.
Informations relatives à la commande
| Modèle | Définition |
| LNK-SDI-8V | Vidéo HD-SDI de 19 pouces 1U 8-Ch avec boucle, 20 km, SM, LC, y compris 1 émetteur et 1 récepteur, utilisés par paires |
| Le système de contrôle de l'équipement doit être conforme à l'annexe II. | Vidéo HD-SDI de 19 pouces 1U 8-Ch avec boucle + 1-Ch RS485 données inversées, 20 km, SM, LC, y compris 1 émetteur et 1 récepteur, utilisés par paires |
| LNK-SDI-8V1A | Vidéo HD-SDI 19" 1U 8-Ch avec boucle + 1-Ch Audio avant, 20km, SM, LC, y compris 1 émetteur et 1 récepteur, utilisés par paires |
| LNK-3GSDI-8V est un appareil de détection de détection. | 19 pouces 1U 8-Ch 3G-SDI 1080P vidéo avec boucle, 20 km, SM, LC, y compris 1 émetteur et 1 récepteur, utilisés par paires |
| LNK-3GSDI-8V1R | 19" 1U 8-Ch 3G-SDI 1080P vidéo avec boucle + 1-Ch RS485 données inversées, 20km, SM, LC, y compris 1 émetteur et 1 récepteur, utilisés par paires |
| LNK-3GSDI-8V1A est une | 19 pouces 1U 8-Ch 3G-SDI 1080P vidéo avec boucle + 1-Ch Audio avant, 20km, SM, LC, y compris 1 émetteur et 1 récepteur, utilisés par paires |
