technologie Cie., Ltd de la Chine d'E-lien.
Télécommunication optique de fibre professionnelle et fabricant de produit de transmission de degré de sécurité de télévision en circuit fermé
|
Détails sur le produit:
Conditions de paiement et expédition:
|
| Puissance d'entrée: | Le système de freinage doit être équipé d'un système de freinage. | Consommation d'électricité: | 15 W |
|---|---|---|---|
| Longueur d'onde: | 1310nm / 1550nm / CWDM | Température de fonctionnement: | -10°C à +75°C |
| Les dimensions (WxDxH): | 172mm*167mm*45mm (LxWxH) | Le poids: | 4 kg |
| Mettre en évidence: | Multiplexeur à fibre Ethernet,Multiplexeur à fibres 3G/HD/SD-SDI,Multiplexeur à fibre audio |
||

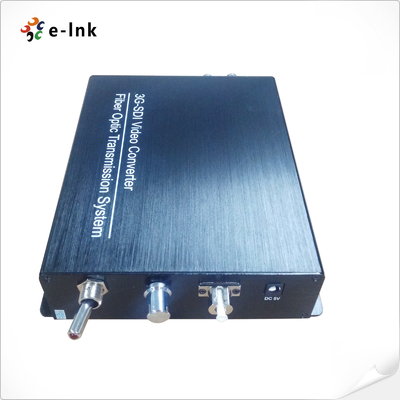

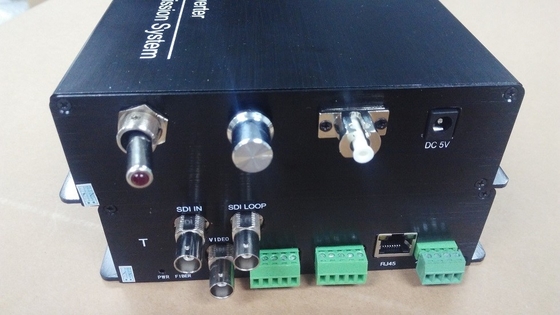

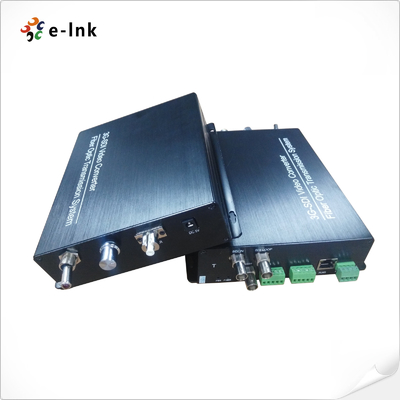

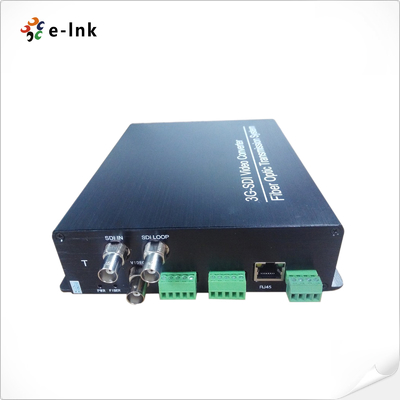

3G/HD/SD- SDI, RS422, Audio, Ethernet, Tally, Intercom et vidéo de retour sur le multiplexeur à fibre
SDI Fibre ExtendeRLes avantages
Il prend en charge les taux de données SMPTE 3G, HD et SD-SDI
¢ Traiter tous les modèles pathologiques
- Égalisation automatique des câbles pour assurer l'intégrité du signal
Avec la télécommande, le compteur et l'interphone et la vidéo de retour.
¥ 10/100 Ethernet
- Égalisation automatique des câbles pour assurer l'intégrité du signal
¢ Relocalisation automatique 270Mbit/s - 1,48Gbit/s - 3Gbit/s
Le type de signal supporté: de 270 Mbit/s à 3 Gbit/s selon les normes SMPTE 424M, SMPTE 292M et SMPTE 259M, DVB-ASI
- Directement compatible avec les systèmes de caméra 3G/HD/SD-SDI et prenant en charge les protocoles de données RS-232, RS-422 et RS-485
- 10+km sur une fibre mono-mode ou 300m sur une fibre multi-mode
L'entrée de puissance du bloc terminal, l'échange à chaud et la prise à chaud
Étendue de fibre SDI Indices techniques
| Spécifications générales | |
| Température de travail | -10°C à +75°C |
| Température de stockage | -40°C à 85°C |
| l'humidité | 0 ~ 95% (non condensé) |
| Puissance d'entrée | DC5V 3A |
| Puissance de sortie | -6 ~ -1 dBm |
| Sensibilité à Rx | Pour les appareils à combustion |
| Distance de transmission | Les fibres SM sont plus de 10 km, les fibres MM 300 m. |
| Connecteur optique | Il est recommandé d'utiliser les données fournies par les autorités compétentes. |
| Entrée/sortie SDI | |
| Format du signal | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Taux de données | 270 Mbit/s - 1,48 Gbit/s - 3 Gbit/s |
| Équalisation des câbles | Équilibre du câble automatique (cable Bel den 1694A) |
| 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s | |
| Interface SDI | BNC 75 Ohm |
| Interphone | |
| Adaptateur optique de caméra | |
| Interface | 4 épingles XLR (Homme) / 5 épingles XLR (Femme) / prise casque 3,5 mm |
| Microphone | Entrées de microphone avec silencieux et préemption |
| Écouteurs | avec volume vers le haut ou vers le bas |
| Audio | Niveau de la ligne de solde ou de déséquilibre |
| Le compte | |
| Adaptateur optique de caméra | |
| Interface | Tête à air à 4 broches ou mini XLR à 3 broches |
| Produits | Fermeture de contact à sec ou humide +12V |
| En marche: court ou +12V | |
| Éteint: ouvert ou 0V | |
| Commande à distance | |
| Interface | Bloc terminal de la norme industrielle |
| Données | Le système de détection de la pollution doit être conforme à l'annexe II. |
| Éthernet | |
| Port | connecteur 10/100 Base-T, RJ-45 |
| Mode de travail | Les deux types de logements: |
| Taux de données | 10 M bps et 100 M bps Ethernet (adaptatif automatique) |
Convertisseur multimédia Ethernet industrielRésumé

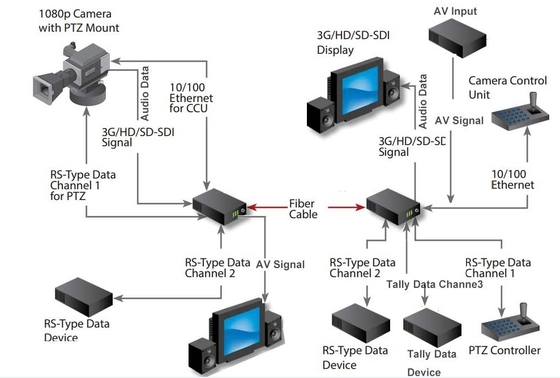

La série LN K-MIDI vous permet de transmettre 3G, HD ou SD-SDI selon SMPTE 424M-2006, 292 et 259 avec la possibilité de transmettre 10/100 Base-T Ethernet RS422, Audio, Ethernet, Tally,Intercom & Retour vidéo sur fibre monomode ou multimodeLe système transporte un signal 3G/HD-SDI de la caméra à la station de base et une vidéo de retour (3G/HD-SDI), les données de contrôle à distance, le verrouillage générateur, l'interphone, le câble, le câble, le câble, le câble, le câble, le câble, le câble, le câble, le câble, le câble, le câble, le câble, etc.le compte renduLe système met tous les signaux nécessaires à la production 3G/HD-SDI multi-caméras sur un câble de fibre hybride tactique SM/MM ou SMPTE, assurant uneconnectivité sans problème sur n'importe quel studio ou production à distance.
