Détails sur le produit:
Conditions de paiement et expédition:
|
| Interface de fibre: | LC recto | Distance de transmission: | 20 kilomètres |
|---|---|---|---|
| Longueur d'onde: | 1310nm/1490nm//1550nm | Température de fonctionnement: | -20℃~+70℃ |
| Les dimensions (WxDxH): | 85 x 70 x 30 mm | Le poids: | 1.1KG/pair |
| Mettre en évidence: | 1 Ch 100M étendue de fibre Ethernet,1 Ch étendue de fibre BIDI RS422 |
||
1Ch BIDI 3G-SDI vidéo + 2Ch audio analogique vers l'arrière + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Tally vers l'arrière + 1Ch Synchronisation tri-niveau analogique vers l'arrièresur Fiber Extender
SDI Fibre ExtendeRLes avantages
1Ch BIDI 3G-SDI vidéo + 2Ch audio analogique vers l'arrière + 1Ch BIDI RS422 + 1Ch Ethernet 100M + 1Ch compte vers l'arrière + 1Ch synchronisation tri-niveau analogique vers l'arrière sur une fibre
Compatible avec le HD-SDI, le SD-SDI, le DVB-AST
La bande passante varie de 19,4 Mb/s à 2,97 Gb/s
La récupération de l'horloge SMPTE 424M (2,97 Gb/s)
- Prise en charge de toutes les normes populaires pour le transport vidéo numérique telles que SMPTE 424M, SMPTE 292M, et SMPTE 259M, SMPTE 297M fonctionnant à 3G-SDI, HD-SDI, SD-SDI, ASI respectivement
Le système CWDM intégré, modules SFP pour chaque voie
¢ Prise en charge de l'égalisation automatique des câbles en fonction du débit de données détecté
Les indicateurs d'état LED surveillent les paramètres critiques
Étendue de fibre SDI Indices techniques
| Vidéo 3G-SDI | |
| Interface vidéo | BNC |
| Impédance d'entrée/sortie vidéo | 75Ω |
| Voltage d'entrée/sortie vidéo | Le débit d'électricité doit être supérieur ou égal à: |
| Taux de bits vidéo | Maximum de 3,2 Gb/s |
| Gain différentiel (10% à 90% APL) | < 1% |
| Norme SDI vidéo | 270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) | |
| Interface série SMPTE424M 3 Gb/s | |
| Entrée vidéo | 1Ch SDI IN + 1Ch SDI OUT sur le TX |
| Sortie vidéo | 1Ch SDI IN + 1Ch SDI OUT sur le RX |
| Une- Je vous en prie. | |
| Interface audio | 3Jack de 5 mm |
| Format audio | @48KHz |
| Entrée audio | 1Ch Audio IN ou 1Ch Mic + 1Ch Audio OUT sur TX |
| Sortie audio | 1 Ch Audio IN ou 1 Ch Mic + 1 Ch Audio OUT sur RX |
| Données de série RS422/485 | |
| Interface physique | Terminus à vis de type industriel |
| Type de données | Résistance à la combustion |
| Soutien en matière de fréquence/taux |
Max. 115200 bps pour le RS422 Max. 115200 bps pour le RS485 |
| RSE | Le montant de la subvention |
| Tallié | |
| Interface du compteur | Terminus à vis de type industriel |
| Type de charge LED | Peut conduire l'indicateur LED directement |
| Entrée de compte | Tally 2+; Tally 2 - |
| Résultats comptables | Tally-1+; Tally-1 - |
| Éthernet | |
| Interface | Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
| Mode de fonctionnement | Autonégation par défaut |
| Synchronisation analogique à trois niveaux | |
| Interface de synchronisation | 75Ω BNC |
| Synchronisation | - Une éruption noire analogique / SDTV bi-niveau / HDTV tri-niveau |
| Signalisation | Sync analogique à trois niveaux SMPTE ST 274, ST 276 |
| Perte de rendement | 46.5 dB à 10 MHz |
| Résultats de l'analyse | 1Ch Sync IN + 1Ch Sync OUT sur TX |
| Produits | 1Ch Sync IN + 1Ch Sync OUT sur RX |
| Électricité | |
| Entrée de puissance | Pour les appareils de commande électrique |
| Consommation d'électricité | < 6W |
| Les appareils électroménagers | |
| Enveloppe | Casse en aluminium |
| Options de montage | Montage murale ou bureau |
Convertisseur multimédia Ethernet industrielRésumé

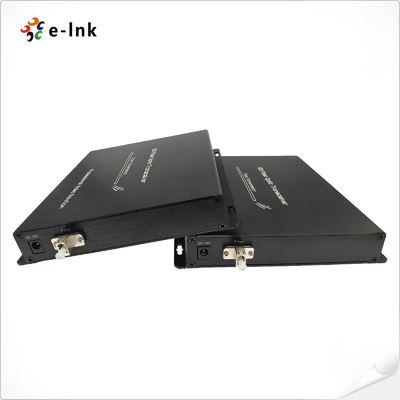

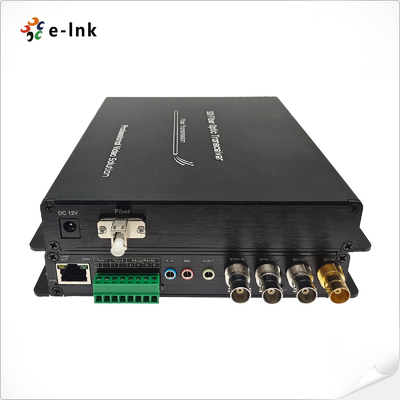

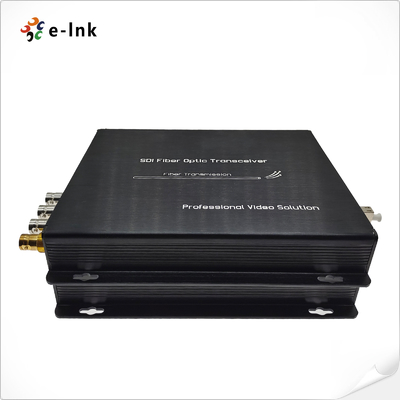

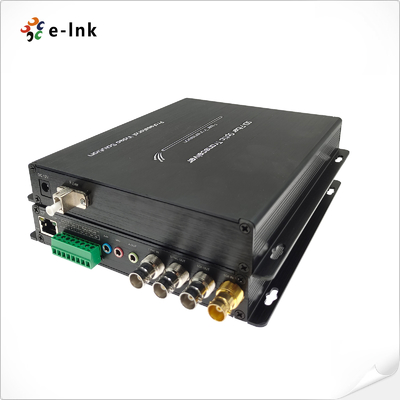

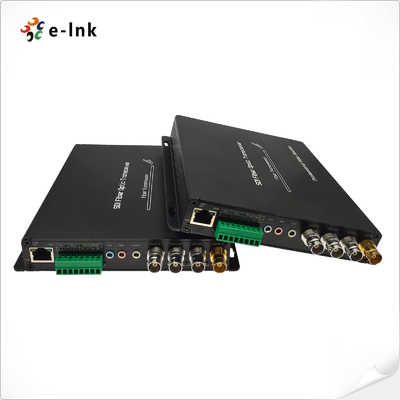

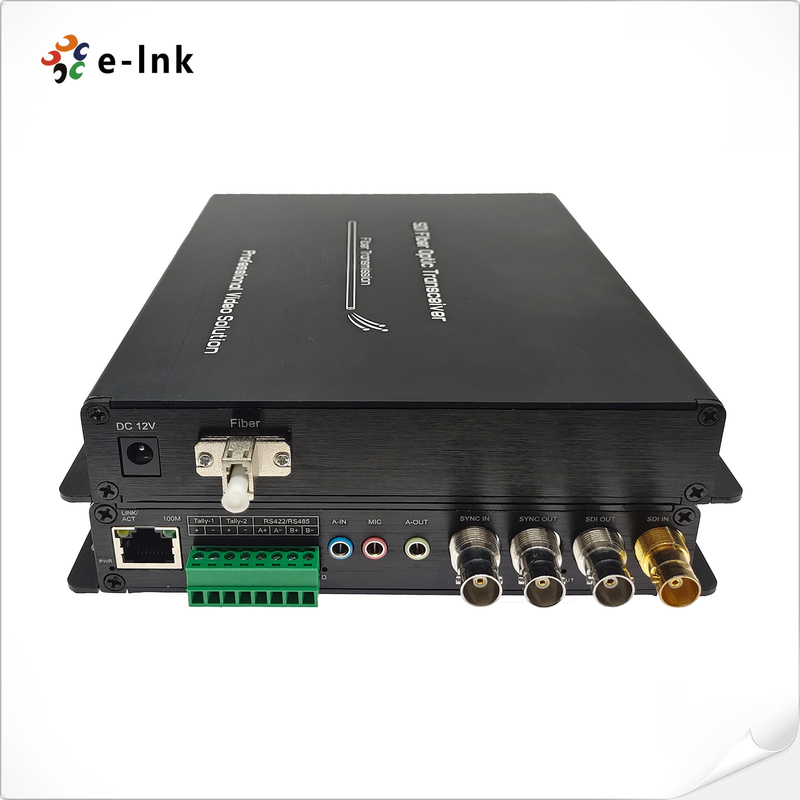

L'extenseur de fibre 3G-SDI E-link LNK-3G2V2BA2D1E1T1S fournit une transmission de 1 Ch BIDI 3G-SDI vidéo, 2 Ch audio analogique vers l'arrière, 1 Ch BIDI RS422, 1 Ch 100M Ethernet,Synchronisation à trois niveaux par convertisseur de fibres, y compris 1 émetteur et 1 récepteur, utilisés par paires sur des câbles optiques à mode unique.Ce convertisseur de fibres optiques 3G-SDI permet des performances optiques élevées et un traitement vidéo HD brillant en temps réelLes interfaces IP peuvent augmenter considérablement l'évolutivité et la compatibilité avec tous les systèmes de réseautage modernes haut de gamme.
Informations relatives aux commandes
| Modèle | Définition |
| LNK-3G2V2BA2D1E1T1S | 1Ch BIDI 3G-SDI vidéo + 2Ch audio analogique vers l'arrière + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Tally vers l'arrière + 1Ch synchronisation tri-niveau analogique vers l'arrière sur convertisseur de fibres, SMF, LC, 20KM,y compris 1 émetteur et 1 récepteur, utilisés par paires |
