Détails sur le produit:
Conditions de paiement et expédition:
|
| Numéro de la partie: | Les données de l'appareil sont fournies à l'adresse suivante: | Facteur de forme: | Émetteur-récepteur visuel de SFP |
|---|---|---|---|
| Taux de données: | 1.485 Gb/s | Longueur d'onde: | 1270~1610nm |
| Max. Distance: | 20 KM | Température de fonctionnement: | 0°C à 70°C (32°F à 158°F) |

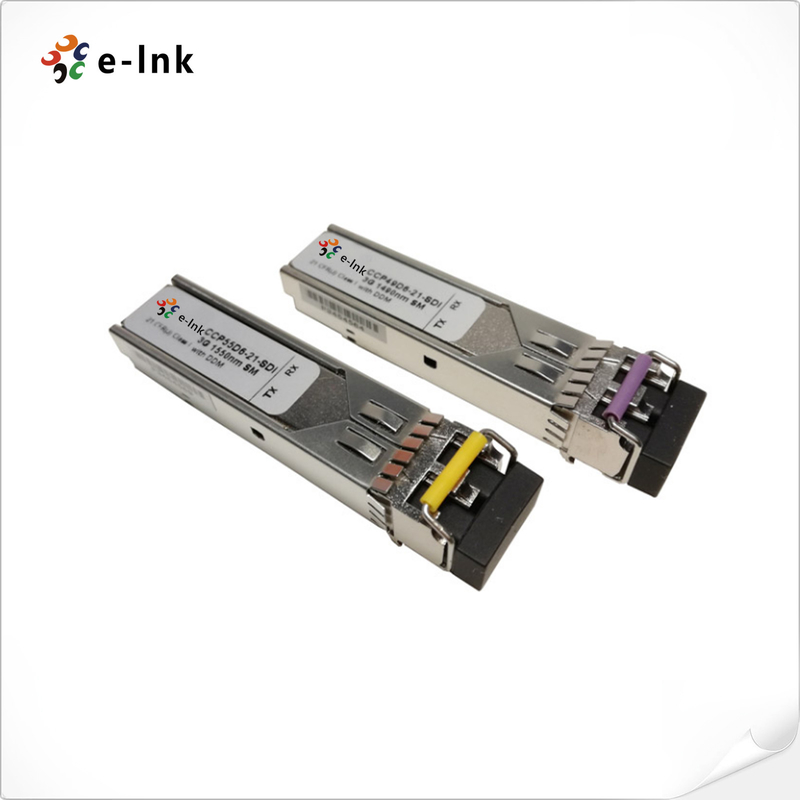

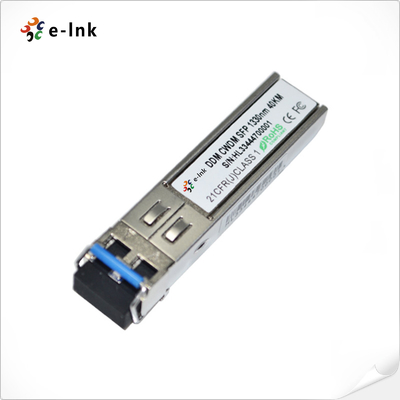

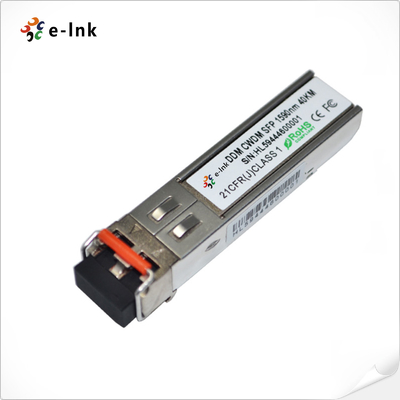

HD- Émetteur-récepteur optique SFP SDI CWDM 1270~1610nm
Module SFP vidéo SDI Les avantages
Les caractéristiques compatibles avec le SMPTE 297-2006
La vitesse est de 50 Mbps à 1,485 Gbps.
La distance est de 20 km pour HD-SDI.
¢ Soutenir les modèles pathologiques vidéo pour SD-SDI, HD-SDI

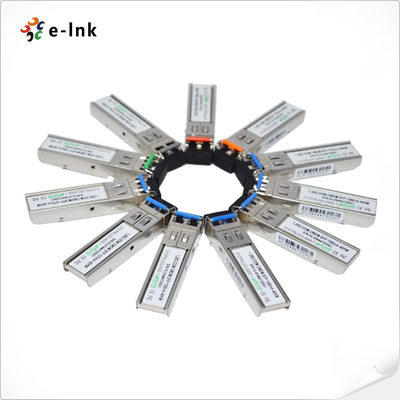

Émetteur DFB CWDM de 18 longueurs d'onde
L'empreinte des SFP à prise chaude
¢ Conforme à la norme SFP MSA
Les fonctions de diagnostic numérique disponibles par l'interface I2C
¢ alimentation simple +3,3 V
¢ faible consommation d'énergie
Conforme à la directive RoHS et sans plomb
Module SFP vidéo SDI Indices techniques
| Les normes: | INF-8074i SFP (facteur de forme réduit) Transcepteur |
| SFF-8472 Interface de surveillance diagnostique pour émetteur-récepteur | |
| SMPTE 259M-2008 Interface numérique série de signal/données SDTV (SD-SDI) | |
| SMPTE 292M-2008 1,5 Gbps Interface série signal/données (HD-SDI) | |
| Interface numérique série SMPTE 344M-2000 540 Mbps | |
| Longueur d'onde | 1270 à 1610 nm |
| Type de fibre | FSM |
| Distance maximale | 20 kilomètres |
| Composants optiques | Résultats de l'enquête |
| Puissance du transmetteur | -9 à 3 dBm |
| Taux d'extinction | > 9 dB |
| Sensibilité du récepteur | Pour les appareils de surveillance de la qualité |
| Surcharge du récepteur | > 3 dBm |
| Connecteur | LC en double |
| Surveillance diagnostique numérique (DDM) | Assistance par défaut |
| Le poids | 0.025kg |
| Température de fonctionnement | 0°C à 70°C (32°F à 158°F) |
| Température de stockage | -40°C à 85°C (-40°F à 185°F) |

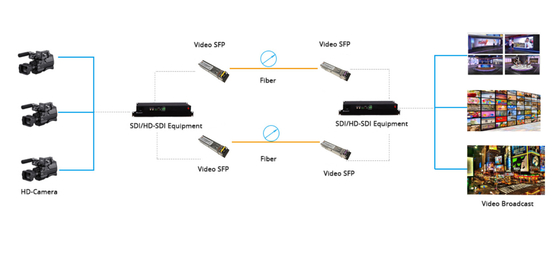

| Application du projet | SMPTE 292M (1,485 Gb/s) |
| SMPTE 259M (270/360Mb/s) | |
| Convertisseur de fibre HD-SDI/SD-SDI | |
| Routeurs et commutateurs vidéo numériques à haute densité | |
| appareils photo-diffusion, appareil photo HD ou système de moniteur | |
| Résultats de l'enquête | > 200 000 heures |
Convertisseur multimédia Ethernet industrielRésumé
L'E-link LNK-CWDM-SFP1G-XX20 est un module émetteur-récepteur optique HD-SDI CWDM à haute performance et rentable pour une application de transmission vidéo longue portée sur fibre mono-mode (SMF).Il fournit les débits de données de 50 Mbps à 1.485Gbps et est spécialement conçu pour des performances robustes en présence de modèles pathologiques SDI pour les taux sériels SMPTE 259M, SMPTE 344M et SMPTE 292M.Il offre une distance de transmission maximale de 20 km sur une fibre mono-mode à 1Il est disponible pour les 18 canaux CWDM des longueurs d'onde de 1270 nm à 1610 nm,Cela aide le client à augmenter la bande passante d'une infrastructure vidéo-optique existante sans ajouter de nouvelles fibres. LNK-CWDM-SFP1G-XX420 est conforme à la norme MSA.
Informations relatives à la commande
| Modèle | Définition |
| Les données de l'échantillon sont fournies à l'aide d'un formulaire. | 1Émetteur-récepteur optique vidéo SFP SDI CWDM de 0,5 Gb/s, 1270 nm, 20 km, LC, DDMI, MSA |
| Les données de l'échantillon sont fournies par les autorités compétentes. | 1Émetteur-récepteur optique vidéo SFP SDI CWDM de 0,5 Gb/s, 1290 nm, 20 km, LC, DDMI, MSA |
| Les données de l'échantillon sont fournies par les autorités compétentes. | 1Émetteur-récepteur optique vidéo SFP SDI CWDM de 0,5 Gb/s, 1310 nm, 20 km, LC, DDMI, MSA |
| Les données de l'échantillon sont fournies à l'échantillon. | 1Émetteur-récepteur optique vidéo SFP SDI CWDM de 0,5 Gb/s, 1330 nm, 20 km, LC, DDMI, MSA |
| Les données de l'échantillon sont fournies par les autorités compétentes. | 1Émetteur-récepteur optique vidéo SFP SDI CWDM de 0,5 Gb/s, 1350 nm, 20 km, LC, DDMI, MSA |
| Les données de l'échantillon sont fournies par les autorités compétentes. | 1Émetteur-récepteur optique vidéo SFP SDI CWDM de 0,5 Gb/s, 1370 nm, 20 km, LC, DDMI, MSA |
| Les données de l'échantillon sont fournies par les autorités compétentes de l'État membre. | 1Émetteur-récepteur optique vidéo SFP SDI CWDM de 0,5 Gb/s, 1390 nm, 20 km, LC, DDMI, MSA |
| Les données de l'échantillon sont fournies à l'aide d'un système de mesure de l'échantillon. | 1Émetteur-récepteur optique vidéo SFP SDI CWDM de 0,5 Gb/s, 1410 nm, 20 km, LC, DDMI, MSA |
| Les données de l'échantillon sont fournies par les autorités compétentes. | 1Émetteur-récepteur optique vidéo SFP SDI CWDM de 0,5 Gb/s, 1430 nm, 20 km, LC, DDMI, MSA |
| Les données de l'échantillon sont fournies à l'échantillon. | 1Émetteur-récepteur optique vidéo SFP SDI CWDM de 0,5 Gb/s, 1450 nm, 20 km, LC, DDMI, MSA |
| Les données de l'échantillon sont fournies à l'échantillon. | 1Émetteur-récepteur optique vidéo SFP SDI CWDM de 0,5 Gb/s, 1470 nm, 20 km, LC, DDMI, MSA |
| Les données de l'échantillon sont fournies par les autorités compétentes. | 1Émetteur-récepteur optique vidéo SFP SDI CWDM de 0,5 Gb/s, 1490 nm, 20 km, LC, DDMI, MSA |
| Les données de l'échantillon sont fournies à l'échantillon. | 1Émetteur-récepteur optique vidéo SFP SDI CWDM de 0,5 Gb/s, 1510 nm, 20 km, LC, DDMI, MSA |
| Les données de l'échantillon sont fournies à l'échantillon. | 1Émetteur-récepteur optique vidéo SFP SDI CWDM de 0,5 Gb/s, 1530 nm, 20 km, LC, DDMI, MSA |
| Les données de l'échantillon sont fournies par les autorités compétentes. | 1Émetteur-récepteur optique vidéo SFP SDI CWDM de 0,5 Gb/s, 1550 nm, 20 km, LC, DDMI, MSA |
| Les données de l'échantillon sont fournies par les autorités compétentes. | 1Émetteur-récepteur optique vidéo SFP SDI CWDM de 0,5 Gb/s, 1570 nm, 20 km, LC, DDMI, MSA |
| Les données de l'échantillon sont fournies par les autorités compétentes. | 1Émetteur-récepteur optique vidéo SFP SDI CWDM de 0,5 Gb/s, 1590 nm, 20 km, LC, DDMI, MSA |
| Les données de l'échantillon sont fournies par les autorités compétentes. | 1Émetteur-récepteur optique vidéo SFP SDI CWDM de 0,5 Gb/s, 1610 nm, 20 km, LC, DDMI, MSA |
