Convertisseurs série vers fibre optique RS-232/422/485 multi-canaux industriels
Aperçu

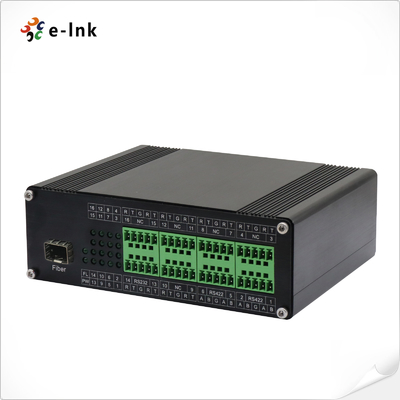

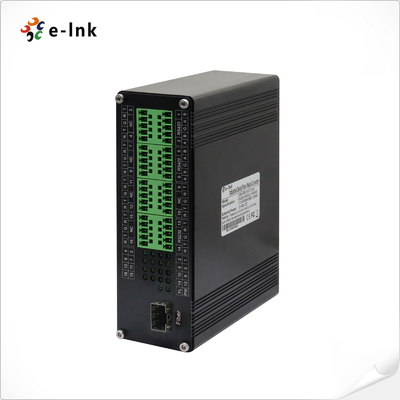

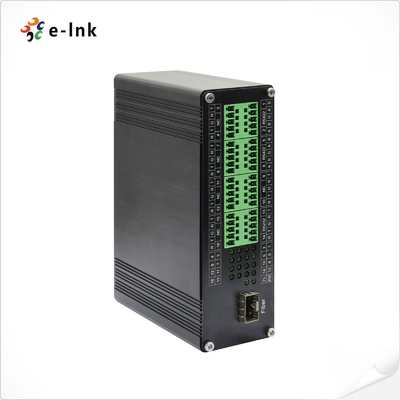

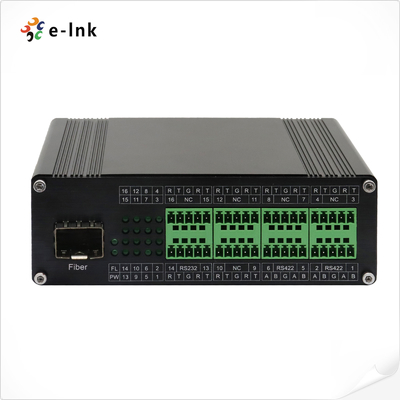

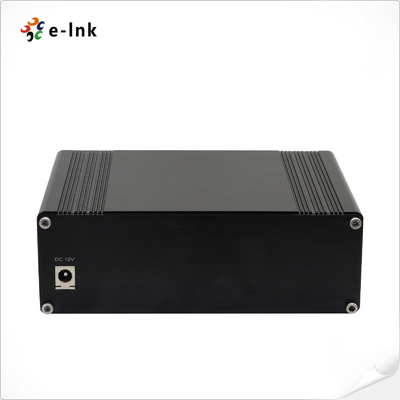

Le Série E-link LNK-IRS est un convertisseur fibre optique RS232/RS485/RS422 multi-canaux de qualité industrielle, conçu pour étendre la communication série jusqu'à 2 km sur fibre multimode ou 20 km sur fibre monomode.
Il prend en charge 4 à 16 canaux RS232 ou RS485 et les 2 à 8 canaux RS422, avec des configurations de signaux mixtes flexibles telles que 8 canaux RS232 + 8 canaux RS485 ou 8 canaux RS485 + 4 canaux RS422.
Doté d'une conception pour montage sur rail DIN, il assure une installation facile dans les environnements industriels difficiles. La transmission par fibre optique élimine les EMI, boucles de masse et les interférences de foudre, garantissant une fiabilité des données, sécurité et les performances.
Idéal pour l'automatisation industrielle, le contrôle de processus, l'éclairage de scène et les systèmes de gestion du trafic.
Caractéristiques
► Conception sans ventilateur et sur rail DIN pour environnements industriels difficiles
► Port série bidirectionnel RS232/422/485 intégré (bornier)
► Prend en charge les ports de données série multicanaux : 4 ~ 16 canaux RS232, 4 ~ 16 canaux RS485 ou 2 ~ 8 canaux RS422
► Les données série sont entièrement transparentes, le débit en bauds est auto-adaptatif, aucun réglage n'est requis
► Prend en charge SFP, FC, SC ou ST multimode 2 km, monomode 20 km
► Les données série à grande vitesse peuvent être utilisées pour la communication DMX512 dans le contrôle de l'éclairage de scène
► Prend en charge la tension d'entrée 12 ~ 48 VDC
► Prend en charge la protection contre l'inversion de polarité
► Boîtier en aluminium IP40
► -40 °C à 80 °C ( -40 °F à 176 °F) Température de fonctionnement
► Garantie de 5 ans
Index techniques
| Interface fibre optique |
| Interface fibre | SFP, FC, SC ou ST |
| Exigence de câble | Multimode : 50/125 um, 62,5/125 um
Monomode : 9/125 um |
| Port fibre | 1 port fibre |
| Distance de transmission | Multimode : 2 km
Monomode : 20 km |
| Longueur d'onde | 1310 nm/1490 nm/1550 nm |
| Interface série RS232 |
| Interface physique | Borne à vis standard industriel |
| Type de données | Jusqu'à 16 canaux RS232 bidirectionnels |
| Signaux RS-232 | TxD, RxD, GND |
| Distance de ligne du port série (cuivre) | 15 mètres |
| Débit en bauds | 0 ~ 800 kbps |
| Interface série RS422 |
| Interface physique | Borne à vis standard industriel |
| Type de données | Jusqu'à 8 canaux RS422 bidirectionnels |
| Signaux RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| Distance de ligne du port série (cuivre) | 1 000 mètres |
| Débit en bauds | 0 ~ 800 kbps |
| Interface série RS485 |
| Interface physique | Borne à vis standard industriel |
| Type de données | Jusqu'à 16 canaux RS485 bidirectionnels |
| Signaux RS-485 | Data+, Data-, GND |
| Distance de ligne du port série (cuivre) | 1 000 mètres |
| Débit en bauds | 0 ~ 800 kbps |
| Exigences d'alimentation |
| Entrée d'alimentation | 12 ~ 48 VDC |
| Consommation d'énergie | <6 W |
| Connecteur d'alimentation | Bornier |
| Protection d'alimentation | Protection contre l'inversion de polarité |
| Indicateur LED |
| PWR | Alimentation |
| FL | État de la liaison fibre |
| Données 1 ~ 16 | Signal de données série |
| Mécanique |
| Dimensions (LxlxH) | 119 x 114 x 50 mm |
| Poids | 0,55 KG |
| Boîtier | Boîtier en aluminium |
| Options de montage | Montage sur rail DIN |
| Environnement |
| Température de fonctionnement | -40 °C à 80 °C (-40 °F à 176 °F) |
| Température de stockage | -40 °C à 85 °C (-40 °F à 185 °F) |
| Humidité de fonctionnement | 5 % ~ 95 % (sans condensation) |
| MTBF | 216 388 heures |
| Homologations réglementaires |
| EMI | FCC Part15, CISPR (EN55022) Classe A |
| EMS | EN61000-4-2 (ESD) Niveau 4, Critères B
EN61000-4-3 (RS) Niveau 3, Critères A
EN61000-4-4 (EFT) Niveau 3, Critères A
EN61000-4-5 (Surtension) Niveau 3, Critères B
EN61000-4-6 (CS) Niveau 3, Critères A |
| Choc / Chute libre / Vibration | Choc : MIL-STD-810F Méthode 516.5
Chute libre : MIL-STD-810F Méthode 516.5
Vibration : MIL-STD-810F Méthode 514.5 C-1 et C-2 |
| Vert | Conforme RoHS |
| Certifications : | FCC, CE |
