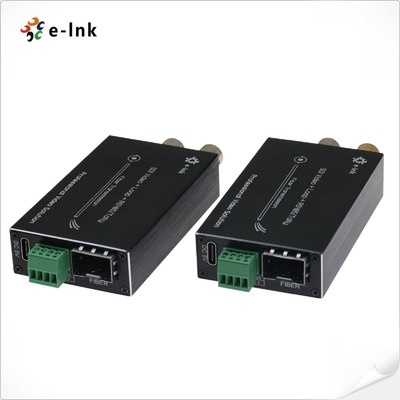

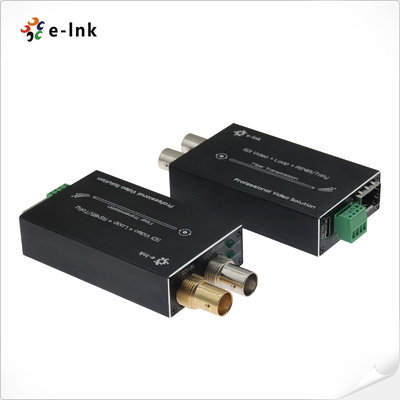

Convertisseur fibre optique Mini-type 3G-SDI avec Tally & RS485 inverse
Aperçu
Le convertisseur fibre optique Mini 3G/HD-SDI prend en charge 1 canal de vidéo 3G/HD-SDI (avec audio intégré), le signal Tally et la transmission du signal RS485 inverse via fibre optique, et peut sortir le signal de surveillance local via la boucle 3G/HD-SDI. Le convertisseur fibre optique vidéo E-link 3G/HD-SDI comprend un émetteur et un récepteur, prenant en charge la transmission de signaux 1080P 3G/HD-SDI.
Caractéristiques
► Chaque canal comprend 8 canaux audio intégrés ;
► Égalisation automatique du câble, utilisée pour tous les débits inférieurs à 3,2 Gbit/s (Belden 1694A) ;
► Reclocking automatique 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Directement compatible avec les systèmes de caméras SDI
► Longue capacité de transmission jusqu'à 80 km
► Échange à chaud et enfichable à chaud ;
► Gère tous les schémas pathologiques, transmission de niveau broadcast entièrement numérique sans compression ;
► Indication d'état LED pour surveiller les conditions de fonctionnement ;
► Super plage dynamique optique et sans réglage ;
► Longueurs d'onde CWDM 1470~1610nm en option ;
► Plage de température ultra-large de niveau industriel (-20℃~+70℃), adaptable à divers environnements ;
Index techniques
| Interface fibre optique |
| Interface fibre | LC simplex |
| Distance de transmission | 550m-20Km |
| Longueur d'onde | 1310nm/1550nm |
| Vidéo |
| Interface vidéo | BNC |
| Impédance d'entrée/sortie vidéo | 75Ω |
| Tension d'entrée/sortie vidéo | Typique : 1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Débit binaire vidéo | Max 3,2 Gbit/s |
| Gain différentiel (10%～90% APL) | <1% |
| Prise en charge du format SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Norme vidéo SDI | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s Mapping(3G-SDI) |
| Interface série SMPTE424M 3Gb/s (3G-SDI) |
| Données |
| Interface physique | Borne à vis standard industriel |
| Type de données | Tally & RS485 inverse |
| Prise en charge de la fréquence/du débit | Max. 115200bps pour RS422
Max. 57600bps pour RS485 |
| BER | <10ˉ9 |
| Électrique |
| Adaptateur secteur | CC 5V |
| Consommation électrique | <5W |
| Indicateur LED |
| SDI | Vidéo SDI |
| P/T | Alimentation |
| Mécanique |
| Dimensions (LxlxH) | 73 x 44 x 17 mm (TX)
73 x 44 x 17 mm (RX)
185 x 132 x 100 mm (Emballage) |
| Poids | 75g (TX)
75g (RX)
450g (Emballage) |
| Boîtier | Boîtier en aluminium |
| Options de montage | Bureau |
| Environnemental |
| Température de fonctionnement | -20℃～+70℃ |
| Température de stockage | -40℃～+80℃ |
| Humidité de fonctionnement | 0~95% |
| MTBF | ≥100000 heures |

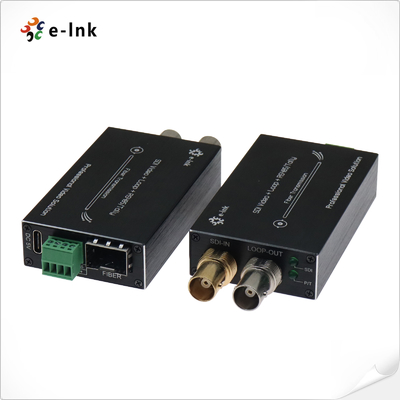

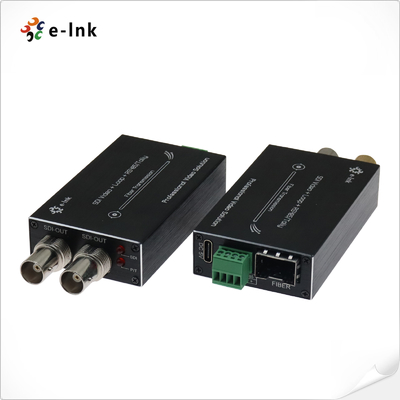

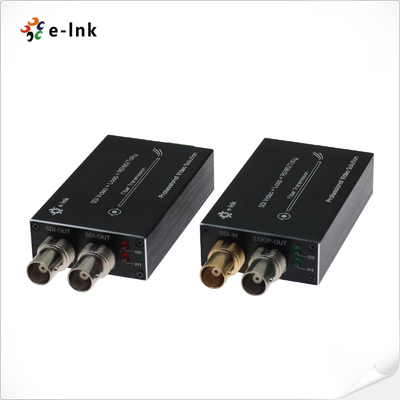

Interface & LED
Informations de commande| Modèle | Description |
| LNK-M3G-1V-MM | Mini-type3G-SDI vers Convertisseur fibre optique avecTally & RS485 inverse et sortie en boucle,MMF, Connecteur fibre LC500 mètres, comprenant l'émetteur et le récepteur, utilisés par paires |
| LNK-M3G-1V-20 | Mini-type3G-SDI vers Convertisseur fibre optique avecTally & RS485 inverse et sortie en boucle,SMF, Connecteur fibre LC20KM, comprenant l'émetteur et le récepteur, utilisés par paires |
| LNK-M3G-1V-40 | Mini-type3G-SDI vers Convertisseur fibre optique avecTally & RS485 inverse et sortie en boucle,SMF, Connecteur fibre LC40KM, comprenant l'émetteur et le récepteur, utilisés par paires |

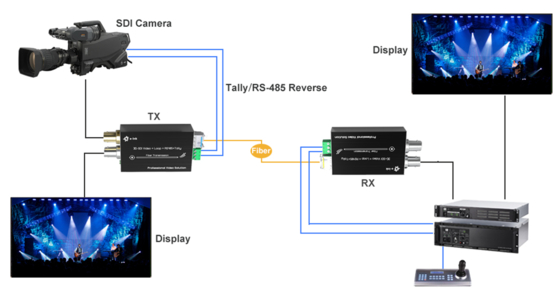

Application
