Convertisseur mini 12G-SDI en fibre avec TallyetRésistance à la compression
Résumé

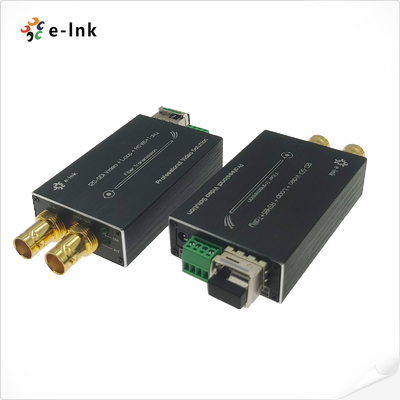

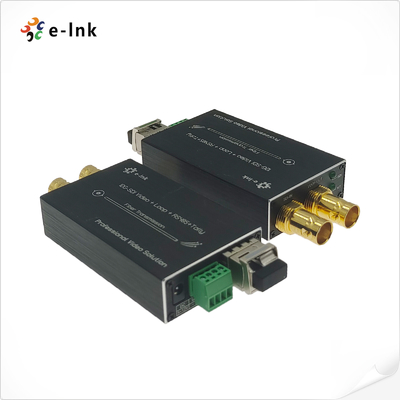

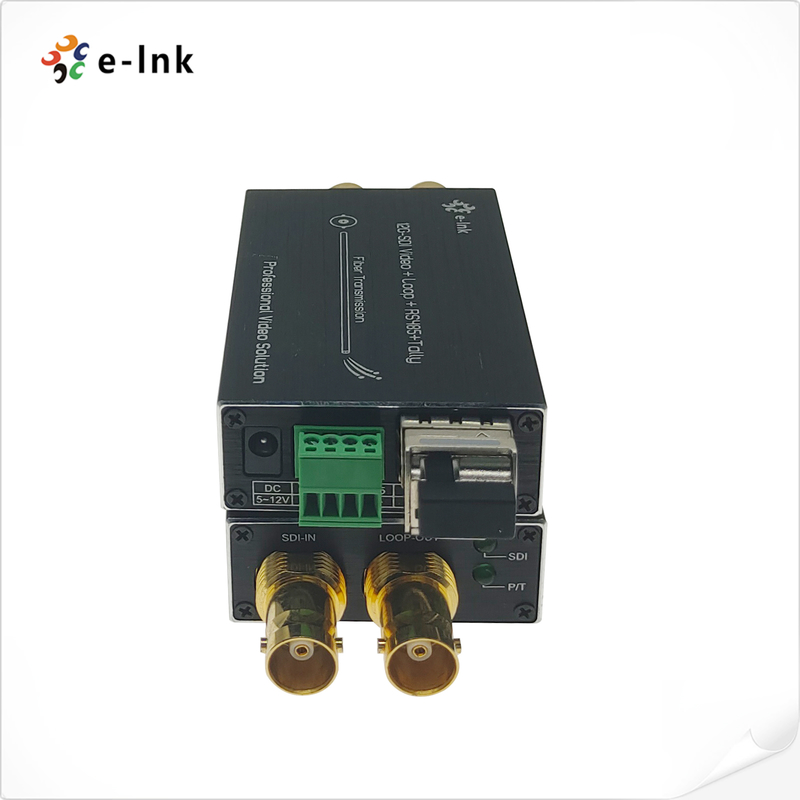

Convertisseur à fibre optique mini 12G-SDI de la série LNK-M12G-1V1T1D
Ce convertisseur de fibre compacte prend en charge:
- 1er canal vidéo 12G-SDI (avec audio intégré)
- 1 canal de signal Tally (pour le contrôle de la caméra/interphone)
- 1 canal de données bidirectionnelles RS485
Tous les signaux sont transmis par un seul câble à fibre optique, avec une surveillance en temps réel via une boucle 12G
la sortie.
L'ensemble de convertisseurs vidéo par fibre optique E-link 12G comprend un émetteur et un récepteur, compatibles
avec des formats vidéo haute résolution, y compris:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p. - Je ne sais pas.
Conçu pour la diffusion, la production en direct, et les systèmes AV professionnels, ce mini-convertisseur assure
une transmission fiable de signaux sur de longues distances avec une faible latence.
Caractéristiques
Prend en charge le ST-2082-1 (12G), le ST-2081-1 (6G), le ST-424 (3G), le ST-292 et le ST-259
Directement compatible avec les systèmes de caméra 12G/6G/3G-SDI
Des verrous Reclocker intégrés à des débits SMPTE de 11,88 Gbps, 5,94 Gbps, 2,97 Gbps, 1,485 Gbps ou
Divisez par 1,001 Subrates et 270 Mbps
la technique WDM/CWDM/DWDM à fibre optique;
Prend en charge le 4K*2K ((3840*2160@60Hz), le 1080P,1080I,720P.
Prend en charge Tally et RS485 à l'envers
Prend en charge le remplacement à chaud et le branchement à chaud

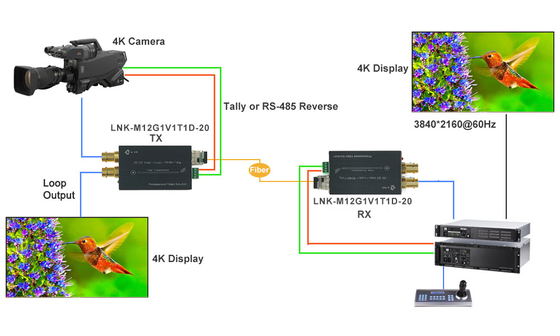

Application du projet
Indices techniques
| Formats |
Prend en charge le ST-2082-1 ((12G), le ST-2081-1 ((6G), le ST-424 ((3G), le ST-292 ((HD) et le ST-259 ((SD) |
| Compatible |
Compatible avec DVB-ASI et AES10 (MADI) |
| Résultats de l'analyse |
1 x 12G-SDI sur le BNC |
| Produits |
1 x fibre optique LC |
| 1 x 12G-SDI en boucle sur BNC |
| Résolution soutenue |
Télévision haute définition 4K*2K, 1080P, 1080I, 720P |
| Plage de résolution |
Les fréquences de fréquence de l'appareil doivent être: |
| Spécification du câble d'entrée |
Le nombre de points de contact doit être supérieur ou égal à: |
| Spécification du câble de sortie |
Le nombre de points de contact doit être supérieur ou égal à: |
| Type de données |
Compte à rebours |
| Type de données |
Retour vers l'arrière RS485 |
| Largeur de bande de transmission optique |
270MHz à 12GHz |
| Le pouvoir |
5 à 15 VDC |
| Consommation d'électricité |
2 W (max.) |
| Les dimensions (LxWxH) |
80 x 40 x 20 (mm) |
| Température de stockage |
-40°C à 80°C |
| Température de fonctionnement |
-40°C à 85°C |
Informations relatives à la commande
| Modèle |
Définition |
| LNK-M12G- 1 V1T1D-20 |
Convertisseur mini-type 12G-SDI en fibre avec Tally, RS485 inverse et boucle de sortie, SMF, connecteur en fibre LC 20KM, y compris émetteur et récepteur, utilisé en paires |
