Convertisseur de média Ethernet Mini Industriel 10/100/1000Base-T vers 100/1000Base-X SFPConvertisseur
Aperçu

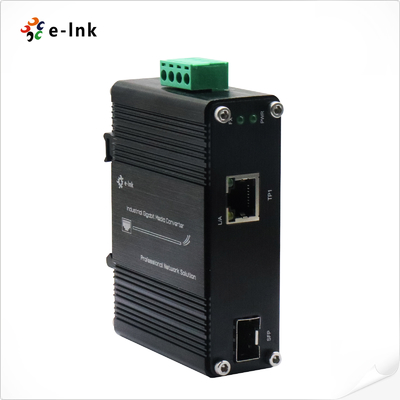

Le LNK-IMC3012-SFP est un convertisseur de média de qualité industrielle sur rail DIN conçu pour une connectivité réseau fiable
dans des environnements difficiles. Cet appareil renforcé assure une conversion transparente entre
Ethernet cuivre 10/100/1000Base-T et les réseaux fibre optique 100/1000Base-X grâce à son logement SFP flexible,
prenant en charge divers modules SFP monomodes ou multimodes (mono/double cœur) pour répondre à divers
besoins d'application.
Conçu pour les applications industrielles, le convertisseur présente :
- Plage de température de fonctionnement étendue** (-40°C à +75°C)
- Conception robuste** conforme aux normes **CEM EN55022**
- Port Ethernet bimode** prenant en charge le fonctionnement **semi-duplex et full-duplex**
- Compatibilité SFP remplaçable à chaud** pour une connectivité fibre flexible
- Montage sur rail DIN compact** pour une installation facile dans les armoires de commande
Grâce à sa construction robuste et à ses options de connectivité polyvalentes, le LNK-IMC3012-SFP est idéal pour
l'automatisation industrielle, les systèmes de transport et les réseaux de services publics nécessitant une conversion de média fiable
dans des environnements exigeants. L'appareil assure des performances stables tout en offrant la flexibilité nécessaire pour
s'adapter aux différents besoins d'infrastructure fibre.
Caractéristiques
► Entrée d'alimentation par bornier 12~48VDC

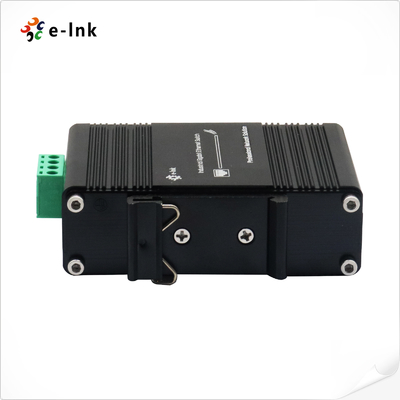

► Prend en charge l'installation sur rail DIN et murale
► Durci pour l'environnement -40°C à 75°C (-40°F à 167°F) température de fonctionnement
► Prend en charge le mode Full/Half-duplex, l'auto-négociation
► Conforme à la norme IEEE 802.3az Energy Efficient Ethernet (EEE)
► Indicateurs LED étendus pour le diagnostic réseau

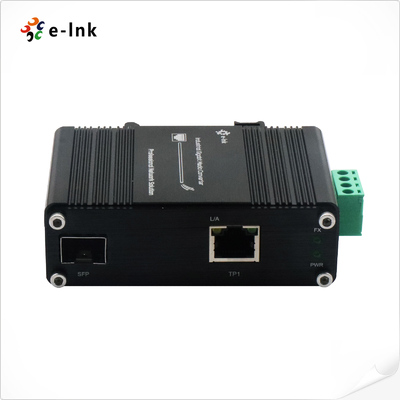

► 1 port RJ45 10/100/1000BASE-T avec fonction auto MDI / MDI-X
► 1 port SFP, mode double 100Base-FX ou 1000Base-X (détection automatique)

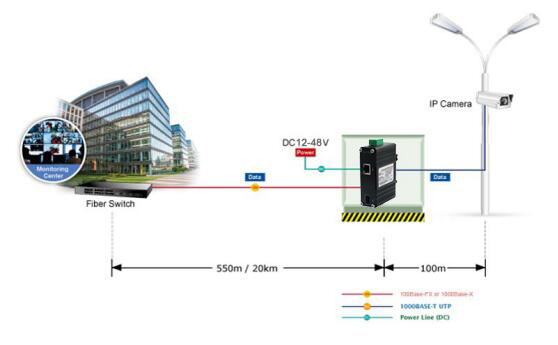

Application
Index techniques
| Ethernet |
| Normes : |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Energy Efficient Ethernet (EEE) |
| Type de traitement : |
Stockage et transfert |
| Taux de filtrage de transfert : |
14 880 pps (10 Mbit/s) |
| 148 800 pps (100 Mbit/s) |
| 1 488 000 pps (1 000 Mbit/s) |
| Mémoire tampon de paquets : |
1 Mbit |
| Longueur maximale des paquets : |
9 Ko |
| Taille de la table d'adresses |
2 000 adresses MAC |
| Interface |
| Connecteur : |
1x RJ45 |
| Port optique : |
1 x SFP 1000Base-X ou 100Base-FX (détection automatique) |
| Électrique et mécanique |
| Puissance d'entrée : |
12~48VDC, bornier à 4 broches |
| Consommation électrique : |
3 W max. |
| Indicateurs LED : |
| PWR : |
État de l'alimentation |
| L/A : |
État de la liaison de données |
| SPD : |
État Ethernet |
| 100M/1000M : |
État de la liaison fibre |
| Dimensions (LxlxH) : |
95 x 70 x 30 mm |
| Poids : |
0,25 kg |
| Boîtier : |
Boîtier en aluminium |
| Options de montage : |
Rail DIN / Montage mural |
| Environnemental |
| Température de fonctionnement : |
-40°C à 75°C (-40°F à 167°F) |
| Température de stockage : |
-40°C à 85°C (-40°F à 185°F) |
| Humidité relative : |
5 % à 95 % sans condensation |
| MTBF |
> 200 000 heures |
| Homologations réglementaires |
| ISO9001, CE, FCC, RoHS |
|
EMI :
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS :
CEI 61000-4-2: 2008 (ESD)
CEI 61000-4-3: 2010 (RS)
CEI 61000-4-4: 2012 (EFT)
CEI 61000-4-5: 2014 (Surtension)
CEI 61000-4-6: 2013 (CS)
CEI 61000-4-8: 2009 (PFMF)
|
Informations de commande
| Modèle |
Description |
| LNK-IMC3012-SFP |
Convertisseur de média Ethernet SFP 10/1001000BASE-TX vers 100/1000BASE-X durci |
| Options SFP |
► Option SFP. Veuillez sélectionner votre SFP sur notre page d'options SFP (SFP industriel). |
| ► Le module SFP doit être acheté séparément. |
| Options de montage |
► Support de rail DIN par défaut installé ; Support de montage mural inclus. |
| Options d'alimentation |
► Alimentation 24 W/1 A 24 VDC. Fil ouvert pour bornier |
| ► L'alimentation doit être achetée séparément. |
