1Ch 1080P HDMI + 1Ch USB KVM + 1Ch RS232 + 1Ch Audio stéréo Bidi + 1Ch GPIO sur le prolongateur de fibre
Résumé
Ce prolongateur HDMI à fibre optique transmet des signaux HDMI sur un seul câble à fibre optique, prenant en charge des résolutions haute définition allant jusqu'à 1080P.et transmission audio externe, assurant une communication longue distance stable, de haute qualité et sécurisée. Idéal pour les applications nécessitant une extension fiable et sans interférence du signal HDMI.
Caractéristiques
Transmet des signaux vidéo HDMI jusqu'à 20 km sur un câble à fibre optique;
¢ Prise en charge d'une résolution vidéo allant jusqu'à 1920*1080P@60Hz;
¢ Prise en charge de la transmission des signaux du clavier et de la souris;
¢ Prise en charge de la transmission bidirectionnelle de l'audio stéréo externe;
¢ Prise en charge de la transmission unidirectionnelle du signal RS232, le débit baud peut atteindre 460 800 bps;
¢ Prise en charge du signal d'entrée/sortie à usage général (GPIO);
¢ Prise en charge de la sortie de boucle HDMI
L'EDID automatique peut être désactivé par l'intermédiaire du commutateur DIP
¢ Conformité avec les normes HDMI 1.0 et HDCP 1.2;
- Une grande compatibilité, une correspondance automatique entre la source et le dispositif d'affichage;
- Système de réglage automatique intégré, rendant l'image lisse, claire et stable;
¢ Système de protection ESD intégré;
Facile à installer, à brancher et à utiliser

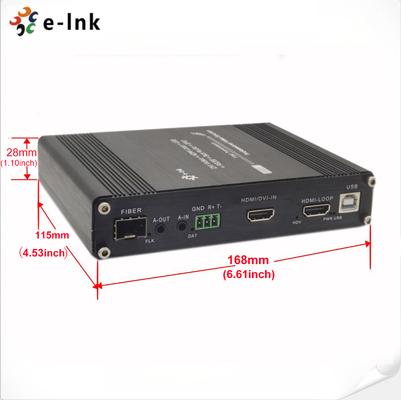

Dimension et taille
Indices techniques
| Paramètre |
Définition |
| Vidéo. |
Les normes |
Le HDMI V1.3 |
| Température maximale des pixels |
165 MHz |
| Taux de transmission maximal |
2.97 Gbps |
| Résolution |
Le nombre de fois où les données sont utilisées
Le nombre de fois où les données sont utilisées est supérieur à:
Les fréquences de fréquence de l'appareil doivent être:
Pour les appareils de surveillance des fréquences:
Le nombre d'émissions de dioxyde de carbone est calculé en fonction du taux de CO2 du produit.
|
| Connecteur |
HDMI |
| Impédance |
100Ω |
| Audio |
Interface |
3siège pour écouteurs de 0,5 mm |
| Type de signal |
Stéréo |
| Nombre d'heures |
Interface |
Pour le PC: MINI-USB
Pour le clavier et la souris:
|
| Résultats de l'enquête |
Interface |
Terminale industrielle |
| Résistance à la compression |
Interface |
Terminale industrielle |
| Direction du signal |
Unidirectionnel |
| Taux de baud |
Elle s'adapte à elle-même.460,800 bps |
| Bits de données |
8 |
| Fabrication à partir de fibres optiques |
Interface |
Connecteur LC |
| Type de fibre |
Fabrication à partir de fibres à fibres simples |
| Longueur d'onde |
Un mode unique de 1310 nm |
| Largeur de bande d'interface |
3 Gbps |
| Distance de transmission |
20 km selon la norme |
| Autres |
Énergie électrique |
L'adaptateur d'alimentation: DC 12V/1A |
| Dissipation de puissance |
Max 6W |
| Température |
Fonctionnement: -5°C à +70°C |
| Humidité |
Fonctionnement: 5% à 90% |
| Dimension (LxWxH) |
168*115*28 mm |
| La garantie |
Garantie d'un an |

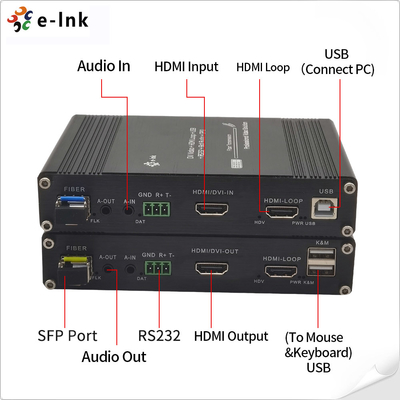

Panneau et interface
Informations relatives à la commande
| Modèle |
Définition |
| Les données de l'appareil doivent être fournies à l'utilisateur conformément à l'annexe I. |
1 Ch 1080P HDMI + 1 Ch USB KVM + 1 Ch RS232 + 1 Ch Bidi Stereo Audio + 1 Ch GPIO sur le prolongateur à fibre,Désactiver la boucle HDMI,FSM,20km |
| LNK-HDMI-1D1BA |
1Ch 1080P HDMI + 1Ch RS232 + 1Ch Bidi Stereo Audio sur le prolongateur à fibre, HDMI Loop Out, SMF, 20KM |
