MiniBi-directionnel HD/3G-SDI à convertisseur de fibre
Vue d' ensemble
LeConvertisseur de fibres 3G/HD-SDI de type miniest conçu pour une transmission vidéo professionnelle, prenant en charge
Vidéo 3G/HD-SDI bidirectionnelle à une chaîne(avec audio intégré) sur un seul câble à fibre optique.
Cette solution comprend une paire d'émetteur et de récepteur, permettanten temps réel,sans perte,
Vidéo numérique non compresséeIl supporte pleinement tous les schémas pathologiques,
assurer une transmission de signal stable et fiable pourSignals 3G/HD-SDI en 1080PIdéal poursurveillance de la sécurité,
vidéoconférence,diffusion en direct, et événementles applications de production.
Caractéristiques
Chaque chaîne comprend4 canauxaudio intégré;
- l'équilibrage automatique des câbles, utilisé pour tous les débits inférieurs à 3,2 Gb/s (Belden 1694A);
¢ Réversion automatique 270Mbit/s - 1,48Gbit/s - 3Gbit/s
¢ Directement compatible avecSystèmes de caméra HD-SDI
Capacité de transmission longuejusqu'à 80 km
L'échange à chaud et la prise à chaud;
- Gérer tous les modèles pathologiques, transmission de niveau de diffusion entièrement numérique sans compression;
- Indication de l'état de la LED pour surveiller les conditions de travail;
► Super optic dynamic range and free of adjustment;
- une large plage de températures (-20°C à +70°C), adaptable à divers environnements;
Interface et panneau
Indices techniques
| Interface à fibre optique |
| Interface à fibres | LC simple |
| Distance de transmission | 0-20Km (autres distances disponibles) |
| Longueur d'onde | 1310 nm/1550 nm |
| Vidéo. |
| Interface vidéo | BNC |
| Impédance d'entrée/sortie vidéo | 75Ω |
| Voltage d'entrée/sortie vidéo | Le débit d'électricité doit être supérieur ou égal à: |
| Taux de bits vidéo | Maximum de 3,2 Gb/s |
| Gain différentiel (10% à 90% APL) | < 1% |
| Prise en charge du format SDI | 625/25 PAL |
| Le nombre de personnes concernées par le traitement est déterminé en fonction de la catégorie de personnes concernées par le traitement. |
| 720p50, 720p59. Je vous en prie.94 |
| 1080i 23/24/30/50/59. Je vous en prie.94 |
| Je suis désolée. |
| Norme SDI vidéo | 270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) |
| Interface série SMPTE424M 3 Gb/s |
| Électricité |
| Adaptateur de puissance | DC 5 à 12 V |
| Consommation d'électricité | Pour les appareils électroniques |
| Indicateur LED |
| DSI | Vidéo SDI |
| P/T | Énergie |
| Les appareils électroménagers |

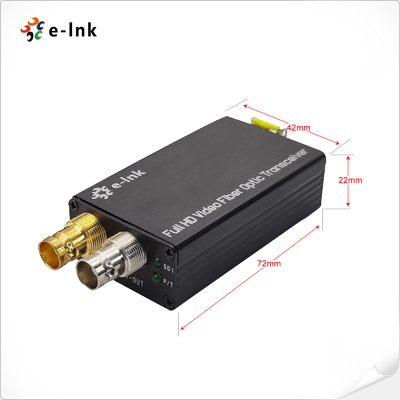

| Les dimensions (LxWxH) | 80 x 40 x 20 mm |
| Le poids | 00,8 kg par paire |
| Enveloppe | Casse en aluminium |
| Options de montage | Sur le bureau |
| Environnemental |
| Température de fonctionnement | -20°C+70°C |
| Température de stockage | -40°C+80°C |
| Humidité de travail | 0 à 95% |
| Résultats de l'enquête | ≥ 100000 heures |
Informations relatives à la commande
| Modèle | Définition |
| LN K-MHD-BIMM | Convertisseur HD-SDI bidirectionnel à fibre, MMF, connecteur à fibre LC de mini-type 500 mètres, y compris émetteur et récepteur, utilisé par paires |
| LNK-MHD-BI20 | Convertisseur HD-SDI bidirectionnel de fibre à fibre de type mini, SMF, connecteur à fibre LC 20 km, y compris émetteur et récepteur, utilisé par paires |
| LNK-MHD-BI40 est un | Convertisseur HD-SDI bidirectionnel à fibre de type mini, SMF, connecteur à fibre LC 40KM, y compris émetteur et récepteur, utilisé par paires |
| Modèle | Définition |
| LNK-M3G-BIMM | Convertisseur 3G-SDI bi-directionnel de type mini à fibre, MMF, connecteur à fibre LC de 500 mètres, y compris émetteur et récepteur, utilisé par paires |
| LNK-M3G-BI20 | Convertisseur 3G-SDI bi-directionnel de type mini à fibre, SMF, connecteur à fibre LC 20KM, y compris émetteur et récepteur, utilisé en paires |
| LNK-M3G-BI40 | Convertisseur 3G-SDI bi-directionnel de type mini à fibre, SMF, connecteur à fibre LC 40KM, y compris émetteur et récepteur, utilisé par paires |
Application du projet
