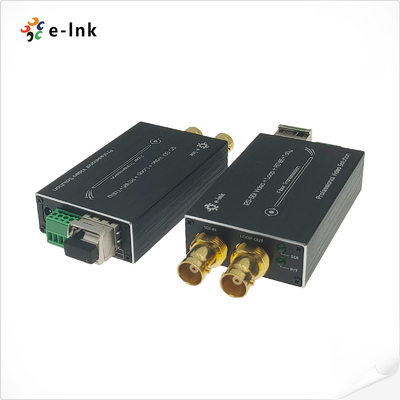

Mini convertisseur 12G-SDI en fibre avec Tally et RS485
Mini 12G-SDI à convertisseur de fibre
Ce mini convertisseur de fibre optique 12G-SDI prend en charge la transmission simultanée d'un canal de vidéo 12G
(avec audio intégré), un canal de signal de comptage, et un canal de signal de commande RS485 inverse
Il dispose également d'un port de sortie 12G pour la surveillance locale.
Le convertisseur vidéo à fibre optique E-link 12G est constitué d'un émetteur et d'un récepteur, prenant en charge les résolutions vidéo HD
par exemple4K × 2K(3840×2160@60Hz), 1080P, 1080I et 720P. Il est adapté pourR diffusion,studio,diffusion en direct,
etPost-production en HD.
Caractéristiques du convertisseur mini 12G-SDI en fibre
-
Prise en charge audio intégrée:
Chaque canal SDI contient 8 canaux audio intégrés pour une transmission audiovisuelle synchronisée.
-
Égalisation automatique du câble:
Assure une intégrité optimale du signal sur différentes longueurs et conditions de câble.
-
Soutien complet à la norme SDI:
Il est entièrement compatible avec ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) et ST-259 (SD).
-
Réclocker intégré:
Les verrous aux taux SMPTE comprennent 11,88 Gbps, 5,94 Gbps, 2,97 Gbps, 1,485 Gbps, sous-rates (divisés par 1,001) et 270 Mbps.
-
Transmission à longue distance:
Prend en charge des distances allant de 10 km (6,2 miles) à 80 km, selon la configuration.
-
Prise en charge de Tally et RS485:
Fournit un support de signal de comptage et une communication RS485 vers l'arrière pour le contrôle et la surveillance.
-
Opération d'échange à chaud:
Prend en charge l'échange à chaud et la prise à chaud pour une maintenance facile et un fonctionnement ininterrompu.
-
Qualité de la diffusion:
Fournit une transmission de signal numérique non compressée et complète pour les applications de radiodiffusion professionnelles.
-
Prise en charge de la résolution large:
Compatible avec les formats 4K×2K (3840×2160@60Hz), 1080P, 1080I et 720P.
-
Technologie optique avancée:
Utilise des techniques de fibre optique WDM/CWDM/DWDM avec une plage dynamique supérieure et ne nécessite aucun ajustement.

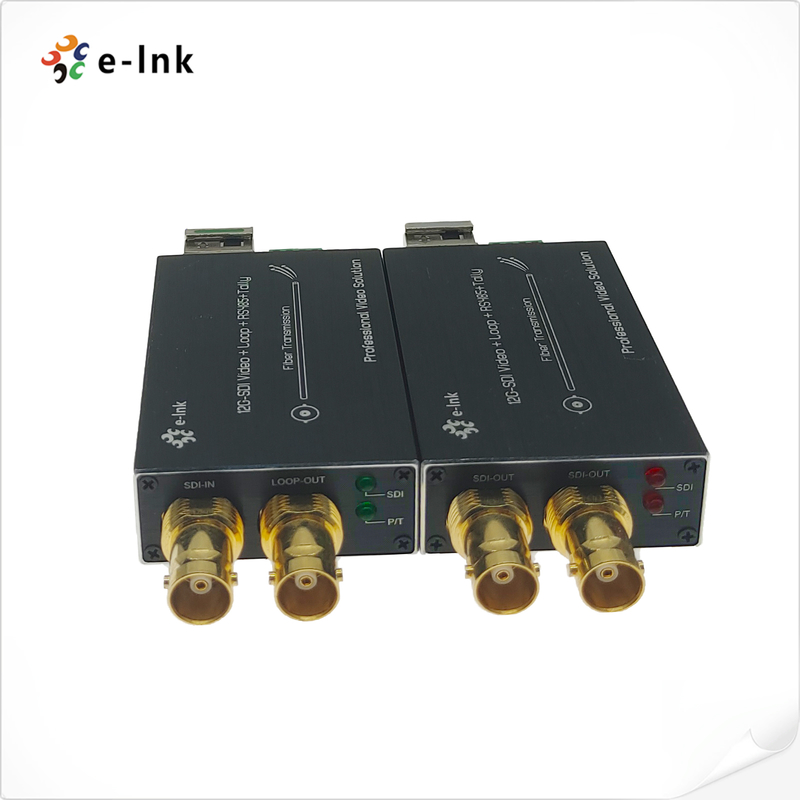

Panneau et interface de conversion mini 12G-SDI en fibre
Mini 12G-SDI à convertisseur de fibre
| Formats |
Prend en charge le ST-2082-1 ((12G), le ST-2081-1 ((6G), le ST-424 ((3G), le ST-292 ((HD) et le ST-259 ((SD) |
| Compatible |
Compatible avec DVB-ASI et AES10 (MADI) |
| Résultats de l'analyse |
1 x 12G-SDI sur le BNC |
| Produits |
1 x fibre optique LC |
| 1 x 12G-SDI en boucle sur BNC |
| Résolution soutenue |
Télévision haute définition 4K*2K, 1080P, 1080I, 720P |
| Plage de résolution |
Les fréquences de fréquence de l'appareil doivent être: |
| Spécification du câble d'entrée |
Le nombre de points de contact doit être supérieur ou égal à: |
| Spécification du câble de sortie |
Le nombre de points de contact doit être supérieur ou égal à: |
| Type de données |
Compte à rebours |
| Type de données |
Retour vers l'arrière RS485 |
| Largeur de bande de transmission optique |
270MHz à 12GHz |
| Le pouvoir |
5 à 15 VDC |
| Consommation d'électricité |
2 W (max.) |
| Les dimensions (LxWxH) |
80 x 40 x 20 (mm) |
| Température de stockage |
-40°C à 80°C |
| Température de fonctionnement |
-40°C à 85°C |
Dimensions et tailles du convertisseur mini 12G-SDI en fibre
Informations relatives à la commande de convertisseurs de fibre à l'aide du mini 12G-SDI
| Modèle |
Définition |
| LNK-M12G- 1 V1T1D-20 |
Mini-type12G-SDIà Convertisseur de fibresavec Tally, RS485 inverse et boucle hors, SMF, LC Fiber Connector 20KM, y compris l'émetteur et le récepteur, utilisés par paires |
Mini 12G-SDI à l'application de convertisseur de fibre
