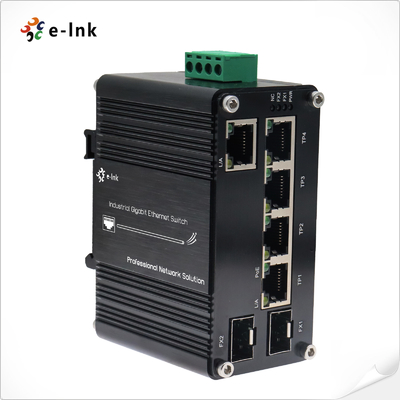

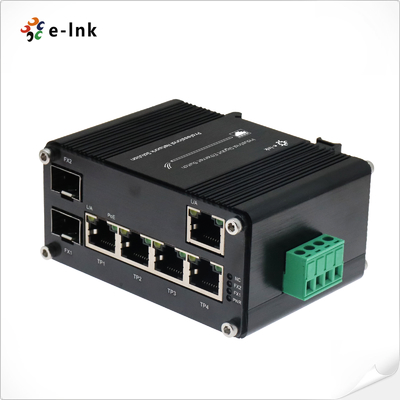

Commutateur Ethernet à 4 ports industriel 802.3bt 90W PoE + 1 port 10/100/1000T + 2 ports 100/1000X SFP Gigabit
Résumé
La série E-link LNK-IMC205GHP-SFP est un commutateur industriel PoE++ à haute puissance conçu pour répondre aux besoins de la
la demande croissante pour les périphériques réseau à forte consommation d'énergie.
(IEEE 802.3bt, jusqu'à 90W/port), 1×Gigabit Ethernet et 2×100/1000M SFP
Mais le puissant commutateur offre à la fois des données à grande vitesse et une puissance ultra-haute sur le câblage Ethernet standard.
Principales caractéristiques
✔ 90W PoE++ par port ((IEEE 802.3bt) 3 fois plus de puissance que le PoE+ standard (802.3at)
✔ Prise en charge de PoH (Power over HDBaseT) Permet une alimentation allant jusqu'à 95W par câble Cat5e/6
✔ Slots SFP à double débit ️ Prend en charge les fibres multifonctions/mode unique pour les connexions longue distance ou insonorisées
✔ Conception résistante à l'usine ️ IP40, montable sur rail DIN, avec une protection EFT/ESD élevée
✔ Large température de fonctionnement construit pour les environnements difficiles (usine, extérieur, utilitaires, etc.)
Idéal pour les applications à haute puissance
- les caméras à dôme de vitesse PTZ (PoE++)
- Clients minces et PC tactiles AIO
- Signalisation numérique et systèmes de point de vente/kiosque
- L'IoT et l'automatisation industrielle
- Réseaux pétroliers/gaz, miniers, d'eau/eaux usées
Avec sa puissance inégalée et sa fiabilité industrielle, le LNK-IMC205GHP-SFP est le
solution pour le déploiement de dispositifs de haute puissance dans des environnements critiques et dans des conditions extrêmes.
---
✅ Pourquoi choisir ce commutateur?
- Élimine les sources d'alimentation séparées
- Proof-of-the-future pour les PD de haute puissance
- Prêt à la fibre Étendre la portée du réseau avec des modules SFP
- Robuste pour l'industrie ∙ Assure un fonctionnement 24/7 dans des conditions difficiles
Parfait pour la surveillance, l'automatisation et les réseaux extérieurs où la puissance élevée + durabilité industrielle sont
essentiels.
Caractéristiques
¢ Jusqu'à 4 ports d'appareils IEEE 802.3bt/at/af alimentés
Un budget PoE pouvant atteindre 360 watts
Supporte une puissance PoE allant jusqu'à 95 watts pour chaque port PoE

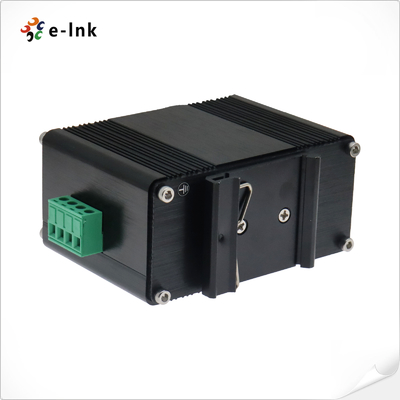

Supporte l'installation du DIN-Rail
¢ Conception compacte sans ventilateur évitant la surchauffe
¢ boîtier en métal résistant à l'usure IP40
- 48 à 57 V de courant continu avec protection contre la polarité inverse
La température de fonctionnement est de -40°C à 80°C (-40°F à 176°F).
5 ports RJ45 en cuivre
2 emplacements SFP, prenant en charge les émetteurs-récepteurs 1000BASE-X et 100BASE-FX en double mode
Conforme à la norme PoE IEEE 802.3bt

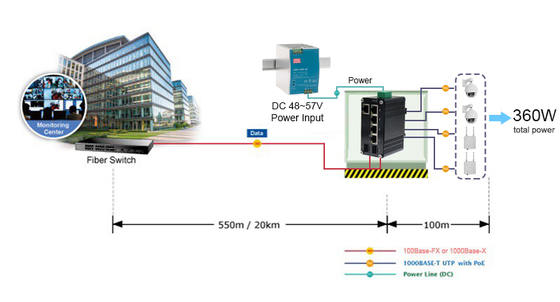

Application du projet
Indices techniques
| Éthernet |
| Les normes: |
Équipement de communication électronique |
| IEEE 802.3u Ethernet rapide |
| IEEE 802.3ab Gigabit Ethernet |
| Régulation du débit en double intégral IEEE 802.3x |
| Énergie de l'émetteur |
| IEEE 802.3bt 4 paires Puissance sur Ethernet |
| IEEE 802.3at Power sur Ethernet plus PSE |
| IEEE 802.3af Puissance sur Ethernet Plus |
| Taux de diffusion et de filtrage: |
14Pour les appareils électroniques |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Le tampon de paquets: |
2 Mbits |
| Longueur du paquet: |
10 Kbytes |
| Tableau des adresses MAC: |
4K |
| Tissu de commutation: |
14 Gbps/sans blocage |
| Propriété d'échange |
largeur de bande du plan arrière: 14 Gbps;
Taux de transmission des paquets: 14,88 Mpps
|
| Connecteur: |
4 ports avec fonction d'injecteur PoE+ 802.3at (ports 1 à 4) |
| Les câbles réseau |
Partie tordue:
10BASE-T: UTP à deux paires de catégorie 3,4,5, jusqu'à 100 m
100BASE-TX: UTP à deux paires Cat. 5, jusqu'à 100m
1000BASE-T: STP Cat 5 à 4 couples jusqu'à 100 m
Cable à fibre optique
1000BASE-SX:
Cable à fibre multi-mode de 50/125 μm ou 62,5/125 μm, jusqu'à 220/550 m/2 km.
Je suis en train d' écrire.
câble monomode 9/125μm, offrant une longue distance de 2/10/20/40/80/120km (selon le module SFP)
100BASE-FX: Je suis désolé.
Cable à fibre multimode de 50/125 μm ou 62,5/125 μm pour une longueur maximale de 2 km (selon le module SFP)
câble monomode 9/125μm pour 20/40/60/120km (variant selon le module SFP)
|
| Interface |
| Connecteur: |
5 x RJ45 (4 ports 802.3 à sortie PoE) |
| Port optique: |
2 x SFP 1000Base-X ou 100Base-FX (détection automatique) |
| PoE (puissance sur Ethernet) |
| La norme: |
Pour les appareils électroniques |
| Port: |
RJ45 |
| Assignation de la broche de puissance: |
Partie 1 - Durée de l'extrémité: 1/2 ((-), 3/6 ((+)
Partie 2 en moyenne: 4/5 (((+), 7/8 ((-)
802.3bt/PoH: 1/2 ((-), 3/6 ((+), 4/5 ((+), 7/8)))
|
| Le budget du POE: |
Budget de PoE allant jusqu'à 360 watts |
| Environnemental |
| Température de fonctionnement: |
-40°C à 80°C (-40°F à 176°F) |
| Température de stockage: |
-40°C à 85°C (-40°F à 185°F) |
| Humidité relative: |
5% à 95% non condensés |
| Résultats de l'enquête |
> 200 000 heures |
| Électricité et mécanique |
| Puissance d'entrée: |
Le système de freinage doit être équipé d'un système de freinage de freinage de freinage. |
| Consommation d'énergie: |
382 W max. (PoE en cours d'utilisation) |
| Le système d'exploitation doit être équipé d'un système d'exploitation électrique. |
| Surcharge d'alimentation: |
Réinitialisable automatiquement |
| Polarité inversée: |
Présent |
| Les dimensions (LxWxH) sont les suivantes: |
95 x 88 x 46 mm |
| Poids: |
300 g |
| Le boîtier: |
Casse en aluminium |
| Options de montage: |
DIN-Rail |
| Indicateurs à LED: |
| - Je vous en prie. |
Le pouvoir |
| L/A: |
Lien/Activité |
| Le PoE: |
Statut du PoE |
| Le taux de change est le taux de change de la banque. |
Statut du lien de fibre SFP |
| Autorisations réglementaires |
| Les produits de base doivent être conformes à la norme ISO 9001, CE, FCC, RoHS. |
| Pour les véhicules à moteur électrique |
| La norme EN 61000-3-2: 2006+A1: 2009+A2: 2009 est modifiée. |
| Pour l'utilisation de l'appareil de mesure |
| Pour les appareils à moteur:2017 |
| Le système d'aéroglisseur doit être équipé d'un système d'aéroglisseur. |
| Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-3: 2010 (RS). |
| Le nombre de points de contrôle doit être supérieur ou égal à: |
| Le nombre de points de contact doit être déterminé en tenant compte de l'évolution de l'échantillon. |
| Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-6: 2013 (CS). |
| Le système d'échantillonnage doit être conforme à la norme IEC 61000-4-8: 2009 (PFMF). |
Informations relatives à la commande
| Modèle |
Définition |
| Les données de l'établissement doivent être fournies à l'autorité compétente de l'État membre de l'installation. |
Commutateur Ethernet à 4 ports industriel 802.3bt 90W PoE + 1 port 10/100/1000T + 2 ports 100/1000X SFP Gigabit |
| Options sur les SFP |
Veuillez sélectionner votre SFP sur notre page Options SFP (SFP industriel). |
| Le module SFP doit être acheté séparément. |
| Options de montage |
Le système de freinage de l'appareil doit être équipé d'un système de freinage de l'appareil. |
| Options de puissance |
- Énergie DIN-Rail de 480 W/10 A 48 VDC. |
| L'alimentation électrique doit être achetée séparément |
Les dimensions
