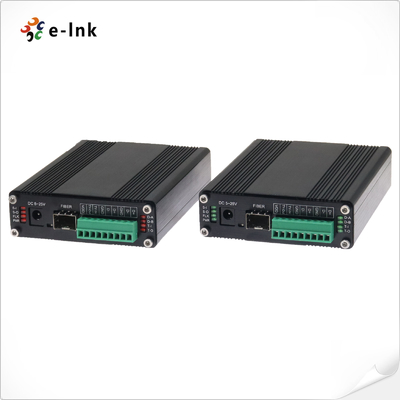

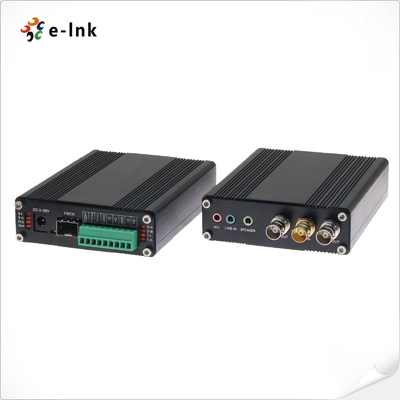

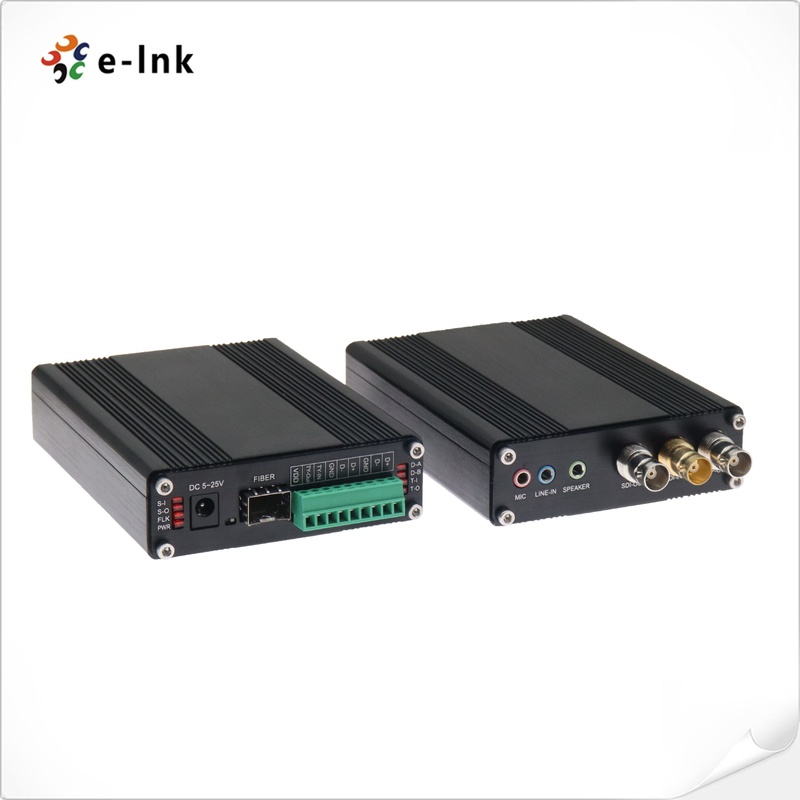

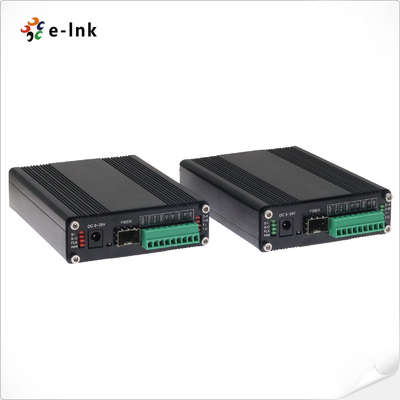

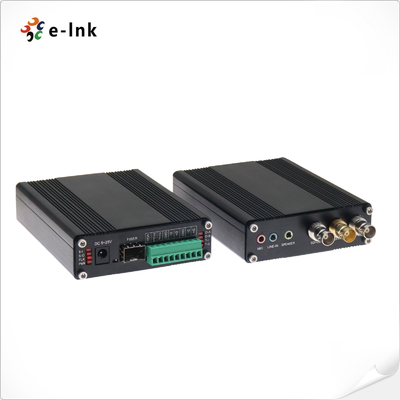

1Ch bidirectionnel 3G-SDI avec boucle + 1Ch Tally + 2Ch bidirectionnel RS485 ou RS422 + 2Ch Stereo Audio + 1Ch MicrophoneoVer Convertisseur de fibres
Étendue de fibre SDIRésumé
La série LNK-3G-1BV1T2BD2A1M est un émetteur-récepteur optique vidéo 3G/HD-SDI haute performance.
Il soutientune transmission vidéo 3G/HD-SDI bidirectionnelle à un canal (avec audio intégré),
déconnexion vidéo,un signal de décompte,données bidirectionnelles RS485/RS422 à deux canaux,à deux canaux
audio stéréo externe, etun signal de microphone, diffusant une vidéo haute définition
et des signaux audio par fibre optique.
Cette série comprend un émetteur et un récepteur,Signal 3G/HD-SDI en 1080p Full HD
transmission, et offresune grande stabilité et des images nettes.Indicateurs d'état des LEDsont inclus dans
le dispositif de surveillance en temps réel de l'état de fonctionnement.
Applicable à: surveillance intelligente du trafic, systèmes de sécurité, surveillance industrielle
Il s'agit notamment de l'électricité, de l'industrie chimique, de l'acier, du pétrole, des chemins de fer, etc.), de la surveillance militaire (entrepôts, frontières, etc.),
réseaux de campus, diffusion en direct des stades, transmission de programmes télévisés et autres vidéos à forte demande
et les scénarios de transmission audio.
Étendue de fibre SDICaractéristiques
1Ch Vidéo bidirectionnelle 3G-SDI avec boucle
Signal de décompte 1Ch
2Ch Données bidirectionnelles RS485 ou RS422
2ch stéréo audio
1 Ch Microphone
¢ Réversion automatique 270Mbit/s - 1,48Gbit/s - 3Gbit/s
Supports pour la télévision haute définition 720P, 1080I, 1080P, 1920*1080@60Hz
Capacité de transmission longue distance jusqu'à 20 km (SMF)
L'échange à chaud et la prise à chaud;
La transmission au niveau de la diffusion sans compression entièrement numérique;
- une large plage de températures (-20°C à +70°C), adaptable à divers environnements;
Étendue de fibre SDI Indices techniques
| Interface à fibre optique |
| Interface à fibres |
LC simple |
| Distance de transmission |
0 à 20 km |
| Longueur d'onde |
1310 nm/1550 nm |
| Vidéo. |
| Interface vidéo |
BNC |
| Impédance d'entrée/sortie vidéo |
75Ω |
| Voltage d'entrée/sortie vidéo |
Le débit d'électricité doit être supérieur ou égal à: |
| Taux de bits vidéo |
Maximum de 3,2 Gb/s |
| Gain différentiel (10% à 90% APL) |
< 1% |
| Prise en charge du format SDI |
625/25 PAL |
| Le nombre de personnes concernées par le traitement est déterminé en fonction de la catégorie de personnes concernées par le traitement. |
| 720p50, 720p59. Je vous en prie.94 |
| 1080i 23/24/30/50/59. Je vous en prie.94 |
| Je suis désolée. |
| Norme SDI vidéo |
270 Mbps (SD-SDI), 1,485 Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) |
| Interface série SMPTE424M 3 Gb/s |
| Données ou compte |
| Interface physique |
Terminus à vis de type industriel |
| Type de données |
Signal RS485 (par défaut) ou RS422 (facultatif), Tally |
| Soutien en matière de fréquence/taux |
Max. 115200 bps pour le RS422
Max. 57600bps pour RS485
|
| RSE |
< 109 |
| Audio stéréo ou micro |
| Entrée et sortie audio |
3.5 mm Audio |
| Format audio |
@48KHz |
| Électricité |
| Adaptateur de puissance |
DC 5 à 25 V |
| Consommation d'électricité |
Pour les appareils électroniques |
| Indicateur LED |
| P/S |
Énergie |
| DAT |
Données |
| Les appareils électroménagers |
| Les dimensions (LxWxH) |
Pour les appareils à moteur à combustion |
| Le poids |
1.5 kg par paire |
| Enveloppe |
Casse en aluminium |
| Options de montage |
Montage murale |
| Environnemental |
| Température de fonctionnement |
-20°C+70°C |
| Température de stockage |
-40°C+80°C |
| Humidité de travail |
0 à 95% |
| Résultats de l'enquête |
≥ 100000 heures |
Étendue de fibre SDI Informations relatives à la commande
| Modèle |
Définition |
| LNK-3G-1BV1T2BD2A1M |
1Ch bidirectionnel 3G-SDI avec boucle + 1Ch Tally + 2Ch bidirectionnel RS485 ou RS422 + 2Ch stéréo audio + 1Ch microphone sur convertisseur à fibre, fibre en mode unique, LC, 20 km,y compris émetteur et récepteur, utilisés par paires |

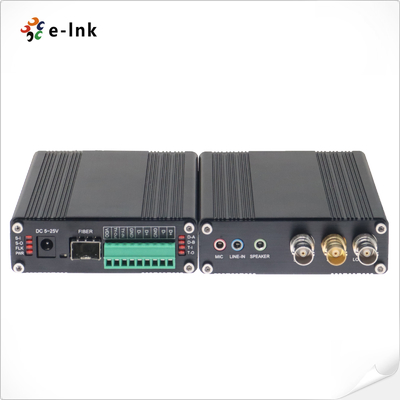

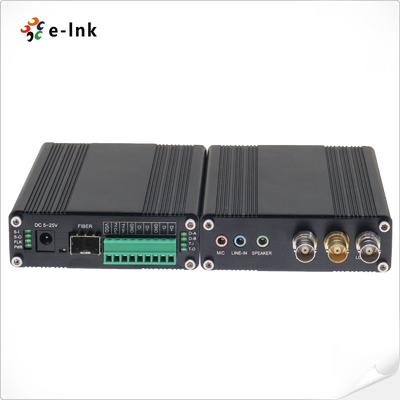

Étendue de fibre SDI Panneau
Nom de l'organisme:
1. À+/à- peut conduire la LED avec un courant de 50 MA
2. TIN/TCM pour la connexion au signal Tally
3. T+/R- pour RS485 (par défaut) ou RS422 (facultatif)
