Mini Convertisseur Média Industriel 10/100/1000Base-T vers 1000Base-XConvertisseur

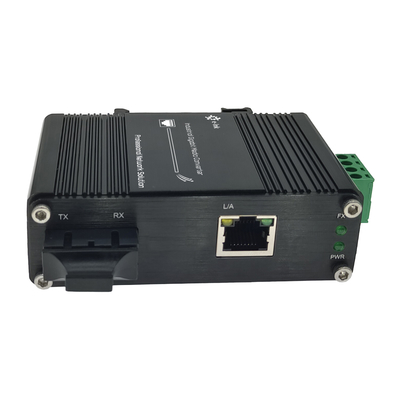

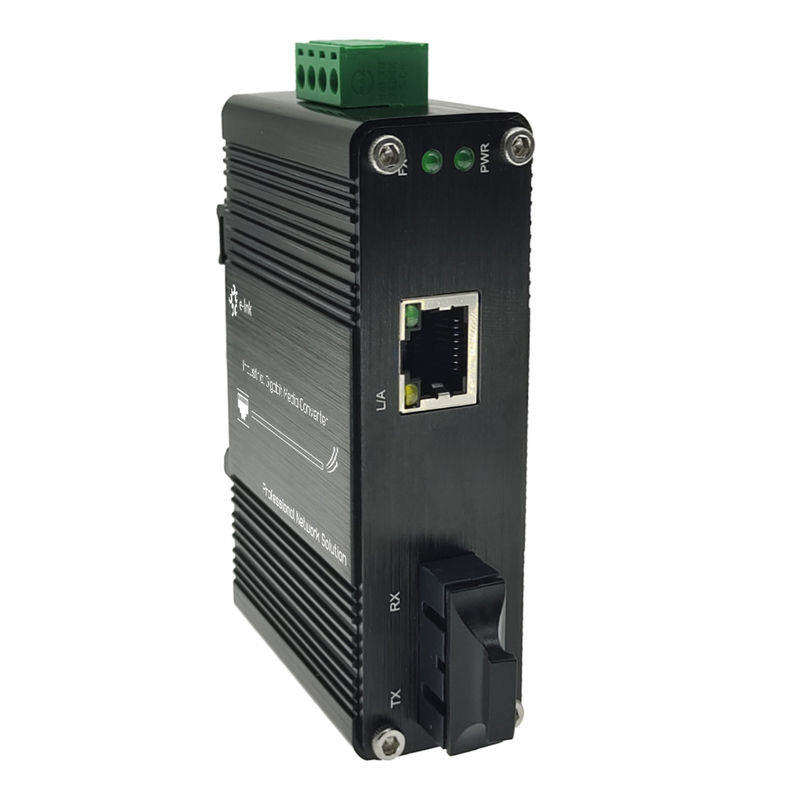

Aperçu du Convertisseur Média Industriel Mini
Le Description Série de Convertisseurs Média Gigabit Industriels est une solution fiable et efficace
pour la conversion de média entre les ports 10/100/1000BASE-T cuivre et les ports fibre 1000BASE-X.
Ce produit a été conçu pour résister à des conditions environnementales difficiles.
Son boîtier en aluminium a été conçu pour être très durable et fonctionne de manière fiable dans
une large plage de températures de -40°C à +75°C, ce qui le rend adapté à une variété d'applications industrielles.
Ce convertisseur média renforcé prend en charge les modes semi-duplex et full-duplex,
et permet des options de fibre flexibles (100M ou 1000M) pour une plus grande compatibilité avec les périphériques réseau.
Les options de montage du produit, qui incluent un rail DIN et une boîte de distribution, garantissent un
processus d'installation simple et sécurisé. Cela le rend idéal pour une utilisation dans l'automatisation industrielleMonde unique, Fibre uniquesystèmes de transport
et les applications de réseau extérieur.
Caractéristiques du Convertisseur Média Industriel Mini
Le Convertisseur Média Gigabit Industriel Série LNK-IMC3012 présente les caractéristiques suivantes :
L'appareil est équipé d'un port Gigabit Ethernet, offrant une vitesse de connexion de 10/100/1000BASE-T RJ45.
Il dispose de l'auto MDI/MDI-X pour une connectivité transparente.
Le port SC 1x Fibre – 1000Base-X facilite la transmission fibre à haut débit et la mise en réseau longue distance.
Les performances réseau flexibles du produit prennent en charge les modes full/half-duplex et l'auto-négociation
pour une communication de données transparente.
Ce produit est économe en énergie et est conforme à la norme IEEE 802.3az Energy-Efficient Ethernet (EEE),
qui vise à réduire la consommation d'énergie.
Des indicateurs LED complets fournissent l'état du réseau et des diagnostics en temps réel pour une surveillance facile.

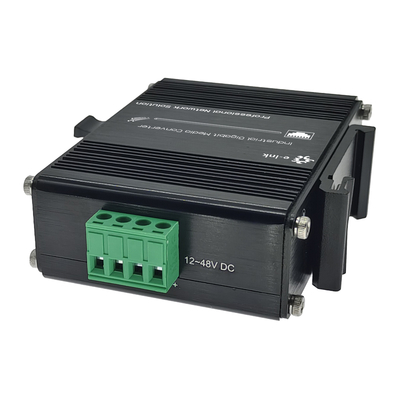

Ce produit dispose d'une large plage d'entrée d'alimentation de 12~48VDC via un bornier, ce qui le rend parfaitement adapté
aux environnements d'alimentation industriels.
Ce produit offre des options de montage polyvalentes, ce qui le rend adapté à une gamme de types d'installation.
Il est compatible avec les installations sur rail DIN et sur montage mural, garantissant une solution de déploiement flexible.
Ce produit se caractérise par sa fiabilité de qualité industrielle, comme en témoigne sa conception renforcée.
Il a une plage de température de fonctionnement étendue de -40°C à +75°C (-40°F à +167°F), ce qui le rend adapté
aux environnements difficiles.
Indices techniques du Convertisseur Média Industriel Mini
|
Ethernet
|
|
Normes :
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE802.3z 1 x SC
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
Type de traitement :
|
Stockage et Transmission
|
|
Taux de filtrage de transmission :
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1 488 000pps (1000Mbps)
|
|
Mémoire tampon de paquetsL/A
|
1 Mbit
|
|
Max Longueur du paquetL/A
|
9K octets
|
|
Taille de la table d'adresses
|
:
|
|
2K adresses MAC
|
|
Interface
|
Connecteur :
|
|
1x RJ45
|
Port optique :1 x SC
|
|
1000Base-X
|
|
Électrique et mécanique
|
Puissance d'entrée :12~48VDC, 4
|
|
bornier à broches
|
Consommation électrique :
|
|
3W Max.
|
|
Indicateurs LED : PL/A
|
:
|
|
État de l'alimentationL/A
|
:
|
|
État de la liaison de données
|
SPD :
|
|
État Ethernet
|
100M/1000M :Fibre L INK
|
|
État
|
Dimensions (LxlxH) :9 5x 70 x 30
|
|
mm
|
Poids :
|
|
0,25 kg
|
Boîtier : Boîtier en
|
|
aluminium
|
Options de montage :
|
|
Rail DIN / Montage mural
|
|
Environnemental
|
Température de fonctionnement :-40°C à 75°C (-40°F à 167
|
|
°F)
|
Température de stockage :
|
|
-40°C à 85°C (-40°F à 185°F)
|
Humidité relative :
|
|
5 % à 95 % sans condensation
|
MTBF
|
|
> 200 000 heures
|
|
Homologations réglementaires
|
|
ISO9001, CE, FCC, RoHS
EMI :
EN55022:2010+AC: 2011, Classe A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013 EN55024 :
|
|
2010
EMS :
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
|
IEC 61000-4-8: 2009 (PFMF)
|
Informations de commande du Convertisseur Média Industriel Mini
|
Modèle
|
|
Description
|
LNK-IMC3012Convertisseur Média Industriel Mini, 10/100/1000Base-T vers 1000Base-SX, Monde unique, Fibre unique, 550m, 1310/1550nm,
|
|
SC
|
LNK-IMC3012-S20Min iConvertisseur Média Industriel, 10/100/1000Base-T vers 1000Base-LX, Monde unique, Fibre unique, 20km, 1310/1550nm,
|
|
SC
|
LNK-IMC3012-S20Min iConvertisseur Média Industriel, 10/100/1000Base-T vers 1000Base-BX, Monde unique, Fibre unique, 20km, 1310/1550nm,
|
|
SC
|
Options de montage
|
|
► Support de rail DIN par défaut installé ; Support de montage mural inclus.
|
Options d'alimentationW/1A 24W/1A 24
|
|
Alimentation VDC. Fil ouvert pour bornier
|
► L'alimentation doit être achetée séparément.
