Détails sur le produit:
Conditions de paiement et expédition:
|
| L'IDS a entré: | Numéro d'entrée: 4 | Optique: | Type: mode unique |
|---|---|---|---|
| Distance de transmission: | 20 km (autres distances facultatives) | Entrée de puissance: | Le système d'aiguillage doit être équipé d'un système d'aiguillage de tension. |
| L'IDS a produit: | Niveau de signal: 800 mV nominale | Température de fonctionnement: | -10℃~+55℃ |

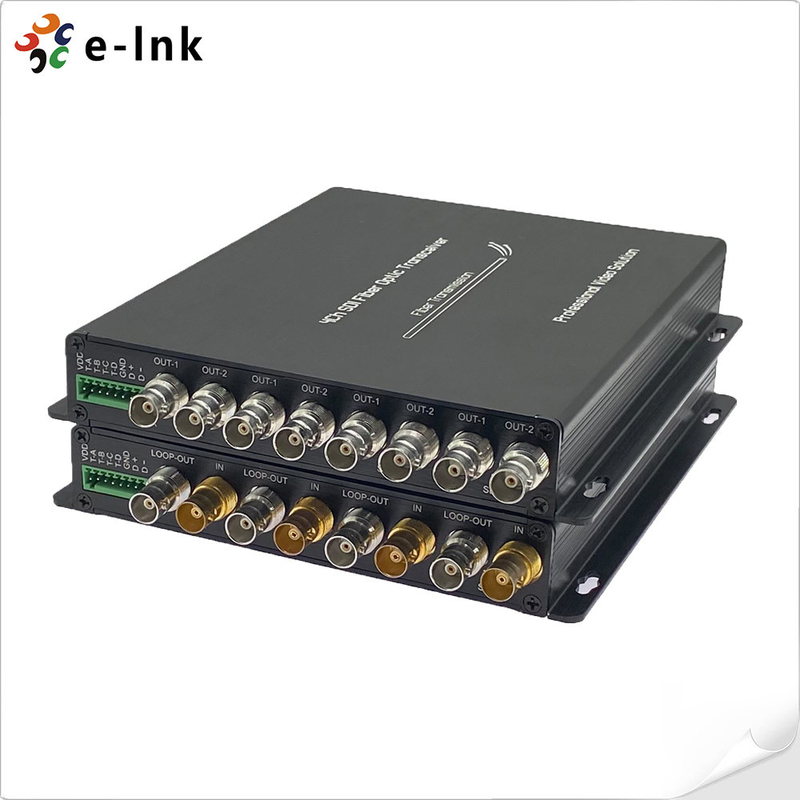

4 canaux 3G-SDIConvertisseur de fibres Leième RS485 & Le compte
Module SFP vidéo SDI Les avantages

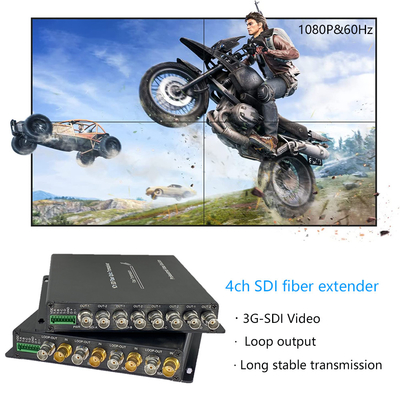

¢ Transmission vidéo 3G/HD-SDI à 4 canaux par fibre optique
- Égalisation automatique des câbles pour assurer l'intégrité du signal
¢ Réversion automatique 270Mbit/s - 1,48Gbit/s-3Gbit/s
Compatible directement avec les systèmes de caméra 3G/HD-SDI et prise en charge de la sortie 4Ch Loop
La transmission longue jusqu'à 20 km (12,5 miles) (autres distances optionnelles)
¢ Prend en charge 4Ch Tally
La transmission au niveau de diffusion sans compression numérique complet;
¢ Prise en charge de l'enregistrement à l'arrière RS485 1Ch et 4Ch Tally;
Module SFP vidéo SDI Indices techniques
| Entrée SDI | Le système de télécommunication est basé sur les systèmes de télécommunication de type SMPTE. |
| 270 Mbit/s - 1,48 Gbit/s 3 Gbit/s | |
| Numéro d'entrée: 4 | |
| Perte de réflexion: > 15DB | |
| Équilibre: 0 à 150 m @ 3 Gb/s | |

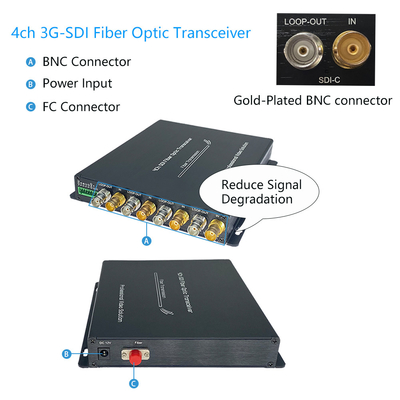

| Connecteur: BNC | |
| Optique | Le canal 1 |
| Type: mode unique | |
| Distance de transmission: 20 km (autres distances sont facultatives) | |
| Perte de réflexion: > 15 dB | |
| Dithérine: < 0,2 UI | |
| Connecteur: FC/UPC (SC, LC, ST en option) | |
| Sortie SDI | Numéro de sortie:4 |
| Niveau de signal: 800 mV nominale | |
| Temps de montée/baisse: indication de 200ps | |
| Dépassement: amplitude < 10% | |
| Perte de réflexion: > 15 dB | |
| Dithérine: < 0,2 UI | |
| Connecteur: 75Ω BNC | |
| Données | 1Ch RS-485 (full/half duplex) et prise en charge de NRZ, RZI et Manchester |
| Max. 57600bps pour RS485 | |
| Connecteur: borne à vis standard industriel | |
| 4Ch Tally: A, B, C, D |
Convertisseur multimédia Ethernet industrielRésumé

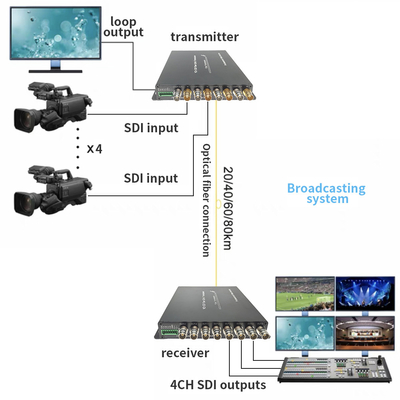

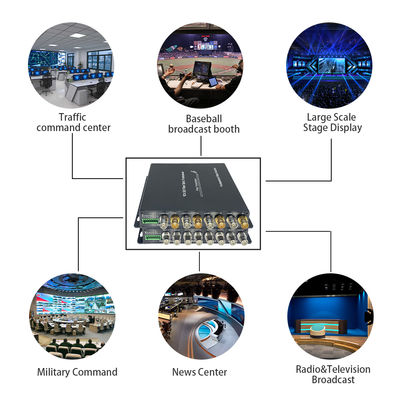

La série LNK-3GSDI-4V1DT prend en charge le signal vidéo haute définition standard HD/3G-SDI à 4 canaux et le signal RS485 et Tally transmis via un seul câble à fibre optique.Les convertisseurs vidéo 3G-SDI E-link incluent un émetteur et un récepteur pour le signal 3G-SDI 1080PLes convertisseurs de fibres E-link 3G-SDI peuvent transmettre un signal vidéo 3-Ch 3G-SDI à travers une seule fibre optique et prennent en charge la sortie en boucle, 4Ch Tally et RS485 à l'envers.La qualité vidéo est au niveau de diffusion non compressée.Il est largement utilisé dans le domaine de la radiodiffusion.
Informations relatives à la commande
| Les données de l'établissement doivent être fournies conformément à l'annexe I. | Vidéo HD-SDI 4-Ch avec sortie en boucle + 1Ch vers l'arrière RS485 + 4Ch Tally, SM 20km, FC, y compris 1 émetteur et 1 récepteur, utilisés par paires |
| LNK-3GSDI-4V1D4T | Vidéo 4-Ch 3G-SDI avec sortie en boucle + RS485 vers l'arrière + 4Ch Tally, SM 20km, FC, y compris 1 émetteur et 1 récepteur, utilisés par paires |
