Convertisseur 2G-SDI en fibre avec Gigabit Ethernet et 2Ch vers l'arrière RS485
Résumé
Convertisseur de fibres LNK-12GSDI-1V2R1GE série 12G-SDI
Ce convertisseur à haute performance en fibre optique prend en charge:
- 1 chaîne vidéo 12G-SDI (avec audio intégré)
- 1 canaux Gigabit Ethernet
- 2 canaux de données bidirectionnelles RS485
Tous les signaux sont transmis par un seul câble à fibre optique, avec une surveillance locale via une sortie en boucle 12G.
L'ensemble de convertisseurs vidéo par fibre optique E-link 12G comprend un émetteur et un récepteur, compatibles
avec des formats vidéo haute résolution, y compris:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p. - Je ne sais pas.
Idéal pour la diffusion professionnelle, la production en direct et la transmission vidéo de haute qualité sur de longues distances.
Caractéristiques
Chaque chaîne SDI comprend 8 canaux audio intégrés
Des verrous Reclocker intégrés à des débits SMPTE de 11,88 Gbps, 5,94 Gbps, 2,97 Gbps, 1,485 Gbps ou
Divisez par 1,001 Subrates et 270 Mbps
Prend en charge le ST-2082-1 (12G), le ST-2081-1 (6G), le ST-424 (3G), le ST-292 et le ST-259
Prend en charge le réseau Ethernet 1Ch 10/100/1000M
les techniques de WDM/CWDM/DWDM à fibre optique;
Prend en charge le 4K*2K ((3840*2160@60Hz), le 1080P,1080I,720P.

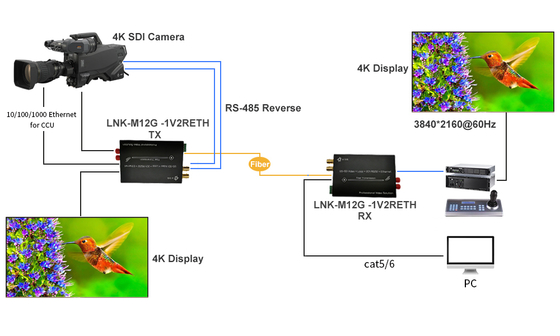

Application du projet
Indices techniques
| Formats |
Prend en charge le ST-2082-1 ((12G), le ST-2081-1 ((6G), le ST-424 ((3G), le ST-292 ((HD) et le ST-259 ((SD) |
| Compatible |
Compatible avec DVB-ASI et AES10 (MADI) |
| Résultats de l'analyse |
1 x 12G-SDI sur le BNC |
| Produits |
2 x fibre optique FC |
| 1 x 12G-SDI en boucle sur BNC |
| Résolution soutenue |
Télévision haute définition 4K*2K, 1080P, 1080I, 720P |
| Plage de résolution |
Les fréquences de fréquence de l'appareil doivent être: |
| Spécification du câble d'entrée |
Le nombre de points de contact doit être supérieur ou égal à: |
| Spécification du câble de sortie |
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
| Éthernet |
10/100/1000 Mbps |
| Type de données |
2Ch vers l'arrière RS485 |
| Largeur de bande de transmission optique |
270MHz à 12GHz |
| Le pouvoir |
12 VDC |
| Consommation d'électricité |
Pour les appareils à combustion |
| Les dimensions (LxWxH) |
117 x 80 x 24 (mm) |
| Température de fonctionnement |
-10°C à 70°C |
| Température de stockage |
-40°C à 85°C |

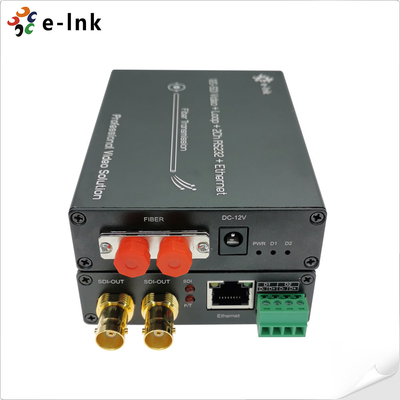

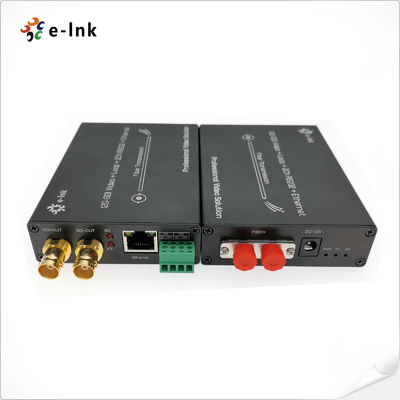

Panneau
Connexion RS485
| Le pin |
- |
+ |
| Résistance à la compression |
Je ne sais pas. |
D+ |
