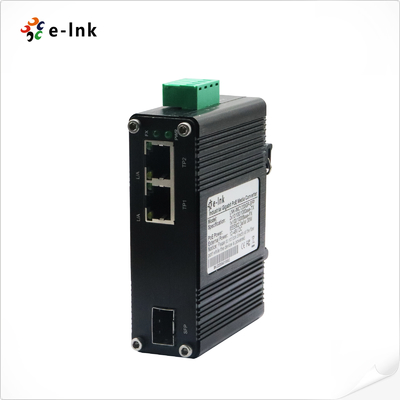

Convertisseur multimédia Ethernet mini industriel de 1 port 100/1000X SFP à 2 ports 10/100/1000T
Résumé
La série LNK-IMC1200G-SFP représente une ligne robuste de convertisseurs multimédias DIN montés sur rails conçus
Ces appareils de qualité durcie sont dotés d'une connectivité à double port avec
10/100/1000Base-T Ethernet en cuivre et 100/1000Base-X interfaces en fibre SFP, fournissant des supports flexibles
Conçue pour une fiabilité dans des environnements difficiles, la série fonctionne à travers un
une plage de température étendue de -40°C à +75°C tout en respectant les normes EN55022.
Prenant en charge à la fois les modes semi-duplex et plein-duplex, ces convertisseurs peuvent accueillir divers modules SFP
(mode unique/multi-mode, 1/2 noyau) pour répondre aux exigences variées des réseaux de fibres.
Pour l'automatisation, le transport et les installations extérieures, la série LNK-IMC1200G-SFP offre des
les performances dans le cas où l'équipement standard de qualité commerciale serait défaillant.
Les principales améliorations:
1. clairement positionné comme une série plutôt que comme un modèle unique
2. Des spécifications techniques mieux organisées
3Une proposition de valeur plus forte pour une utilisation industrielle
4. Inclut des exemples d'applications spécifiques
5Un langage technique plus professionnel
6. Maintient toutes les spécifications critiques tout en améliorant le débit
7. Ajout de contexte sur les conditions de fonctionnement ("où l'équipement standard échouerait")
Caractéristiques
¥ 12 à 48 VDC Puissance d'entrée du bloc terminal

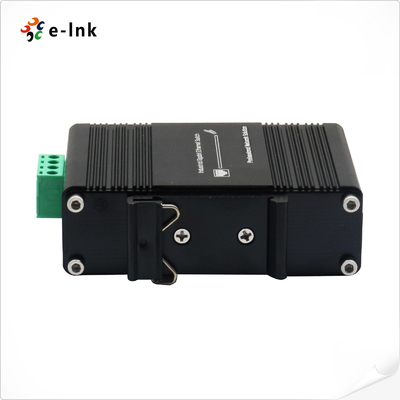

► Supports DIN-Rail & Wall-mount installation
-40°C à 75°C (-40°F à 167°F)
Il supporte la négociation automatique.
¢ Ethernet à haut rendement énergétique (EEE) IEEE 802.3az

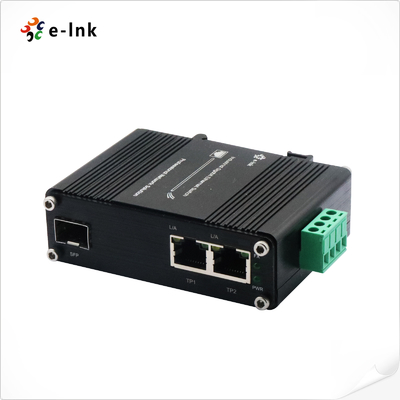

2 ports 10/100/1000BASE-T RJ45 avec fonction automatique MDI / MDI-X
1 port SFP, double mode 100Base-FX ou 1000Base-X (détection automatique)

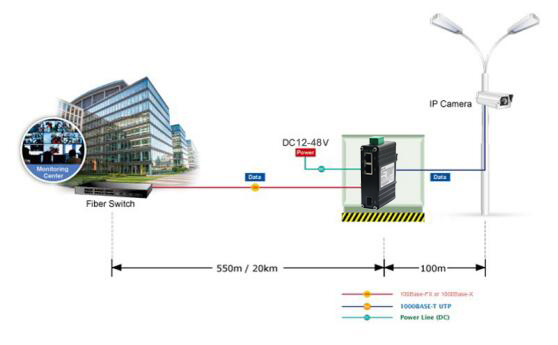

Application du projet
Indices techniques
| Éthernet |
| Les normes: |
IEEE802.3 10Base-T |
| Pour les appareils à commande numérique, le numéro de série de l'appareil est le numéro de série de l'appareil. |
| Pour les appareils électroniques |
| Les données sont fournies par les autorités compétentes de l'Union européenne. |
| Énergie de l'émetteur |
| Type de traitement: |
Réservation et transfert |
| Taux de filtrage vers l'avant: |
14Pour les appareils électroniques |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Mémoire tampon de paquets: |
1 Mbit |
| Longueur maximale du paquet: |
9K bytes |
| Taille de la table des adresses |
Adresses MAC 2K |
| Interface |
| Connecteur: |
2 x RJ45 |
| Port optique: |
1 x SFP 1000Base-X ou 100Base-FX (détection automatique) |
| Électricité et mécanique |
| Puissance d'entrée: |
12 à 48 VDC, bloc terminal à 4 broches |
| Consommation d'énergie: |
5W au maximum. |
| Indicateurs à LED: |
| - Je vous en prie. |
État de la puissance |
| L/A: |
Statut du lien de données |
| Pour le SPD: |
État Ethernet |
| 100 M/1000 M: |
Statut de la connexion par fibre |
| Les dimensions (WxDxH) sont les suivantes: |
95 x 70 x 30 mm |
| Poids: |
0.25kg |
| Le boîtier: |
Casse en aluminium |
| Options de montage: |
DIN-rail / monture murale |
| Environnemental |
| Température de fonctionnement: |
-40°C à 75°C (-40°F à 167°F) |
| Température de stockage: |
-40°C à 85°C (-40°F à 185°F) |
| Humidité relative: |
5% à 95% non condensés |
| Résultats de l'enquête |
> 200 000 heures |
| Autorisations réglementaires |
| Les produits de base doivent être conformes à la norme ISO 9001, CE, FCC, RoHS. |
|
REM:
Pour les véhicules à moteur électrique
La norme EN 61000-3-2: 2006+A1: 2009+A2: 2009 est modifiée.
Pour l'utilisation de l'appareil de mesure
Pour l'utilisation de l'appareil
|
|
Le SME:
Le système d'aéroglisseur doit être équipé d'un système d'aéroglisseur.
Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-3: 2010 (RS).
Le nombre de points de contrôle doit être supérieur ou égal à:
Le nombre de points de contact doit être déterminé en tenant compte de l'évolution de l'échantillon.
Le système de contrôle de la qualité doit être conforme à la norme IEC 61000-4-6: 2013 (CS).
Le système d'échantillonnage doit être conforme à la norme IEC 61000-4-8: 2009 (PFMF).
|
Informations relatives à la commande
| Modèle |
Définition |
| Les données de l'échantillon sont fournies à l'échantillon. |
Convertisseur multimédia SFP à 2 ports durci 10/1001000BASE-TX à 100/1000BASE-X |
| Options sur les SFP |
Veuillez sélectionner votre SFP sur notre page Options SFP (SFP industriel). |
| Le module SFP doit être acheté séparément. |
| Options de montage |
► Default DIN-Rail Bracket installed; Wall Mount Bracket is included. |
| Options de puissance |
- 24W/1A 24VDC, câble ouvert pour le bloc terminal |
| L'alimentation électrique doit être achetée séparément. |
